Bản vẽ cơ khí là một tài liệu quan trọng giúp truyền đạt các ý tưởng thiết kế thành hình ảnh chi tiết, dễ hiểu để sản xuất, lắp ráp và kiểm tra sản phẩm. Đọc hiểu bản vẽ cơ khí là kỹ năng thiết yếu đối với các kỹ sư, thợ cơ khí và nhà sản xuất. Bản vẽ này chứa nhiều thông tin chi tiết về kích thước, hình dạng, dung sai, và vật liệu. Bài viết này sẽ hướng dẫn bạn cách đọc bản vẽ cơ khí một cách hiệu quả.

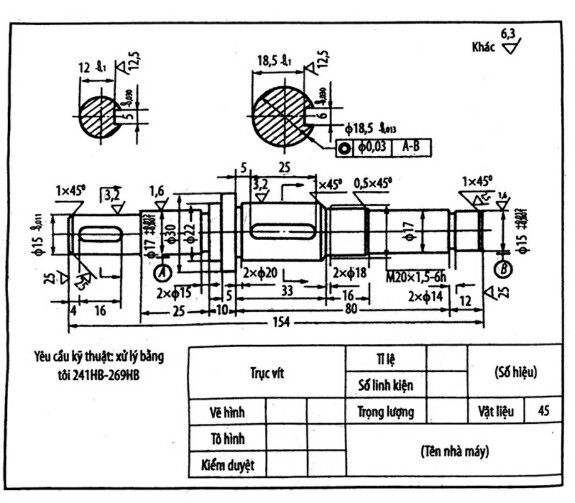

1. Hiểu các ký hiệu và hình chiếu cơ bản

Bước đầu tiên trong việc đọc bản vẽ cơ khí là hiểu các ký hiệu và hình chiếu cơ bản. Trên bản vẽ, các chi tiết của sản phẩm được thể hiện qua nhiều hình chiếu như hình chiếu đứng, hình chiếu bằng và hình chiếu cạnh. Các hình chiếu này giúp người đọc hình dung được hình dạng 3D của sản phẩm thông qua các mặt phẳng 2D.

Xem Tại: Các loại bản vẽ cơ khí phổ biến

Bên cạnh đó, các ký hiệu cơ bản như đường nét liền, nét đứt, nét mảnh được sử dụng để chỉ các phần nhìn thấy và không nhìn thấy của chi tiết. Đường nét đậm thường được sử dụng để vẽ các cạnh hoặc đường bao ngoài, trong khi nét đứt thể hiện các đường khuất hoặc cạnh không nhìn thấy.

Xem Thêm Tại: Các loại bản vẽ cơ khí phổ biến

2. Đọc thông số kích thước

Kích thước là thông tin quan trọng nhất trên bản vẽ cơ khí. Kích thước giúp người thợ cơ khí biết chính xác phải gia công sản phẩm như thế nào. Kích thước trên bản vẽ bao gồm chiều dài, chiều rộng, chiều cao, đường kính, bán kính và các thông số khác. Các kích thước này thường được đặt bên cạnh hình chiếu, với các đường kích thước và đường gióng để chỉ vị trí cụ thể.

Hãy chú ý các đơn vị đo trên bản vẽ, có thể là mm, inch, hoặc các đơn vị khác. Thông thường, đơn vị đo được ghi chú ở một góc của bản vẽ hoặc kèm theo từng kích thước. Đảm bảo rằng bạn hiểu và áp dụng đúng đơn vị đo lường trong quá trình đọc bản vẽ và gia công chi tiết.

3. Xem xét dung sai

Dung sai là khoảng sai lệch cho phép so với kích thước lý thuyết và nó đóng vai trò quan trọng trong việc đảm bảo chi tiết được gia công chính xác. Trên bản vẽ, dung sai thường được thể hiện ngay bên cạnh các thông số kích thước hoặc ở phần ghi chú chung của bản vẽ. Có hai loại dung sai chính:

Dung sai kích thước: Dung sai này cho biết khoảng sai lệch cho phép so với kích thước danh nghĩa của chi tiết, giúp đảm bảo chi tiết lắp ráp chính xác với các bộ phận khác.

Dung sai hình học: Dung sai này kiểm soát các yếu tố hình học như độ phẳng, độ thẳng, độ tròn, và độ song song. Dung sai hình học giúp đảm bảo tính chính xác về hình dạng của chi tiết cơ khí.

4. Đọc ký hiệu vật liệu và hoàn thiện bề mặt

Trên bản vẽ cơ khí, thông tin về vật liệu và yêu cầu hoàn thiện bề mặt cũng rất quan trọng. Vật liệu của chi tiết thường được ghi chú tại một góc của bản vẽ hoặc kèm theo phần mô tả sản phẩm. Các loại vật liệu có thể bao gồm thép, nhôm, nhựa, đồng, hoặc các hợp kim khác. Hiểu rõ vật liệu giúp đảm bảo quy trình gia công phù hợp và đảm bảo chất lượng của sản phẩm.

Hoàn thiện bề mặt đề cập đến độ mịn hoặc độ nhám của bề mặt chi tiết sau khi gia công. Các ký hiệu hoàn thiện bề mặt trên bản vẽ thường bao gồm các biểu tượng hình học kèm theo các con số, chỉ ra mức độ hoàn thiện yêu cầu. Đọc đúng ký hiệu này giúp đảm bảo sản phẩm cuối cùng có chất lượng bề mặt đạt chuẩn.

5. Hiểu các ký hiệu lắp ráp

Nếu bản vẽ là bản vẽ lắp ráp, bạn cần hiểu cách các chi tiết được ghép nối với nhau. Bản vẽ lắp ráp thường bao gồm các số thứ tự đi kèm với từng chi tiết, liên quan đến bảng danh mục liệt kê số lượng và tên của các chi tiết. Khi đọc bản vẽ lắp ráp, cần chú ý đến các điểm nối, vị trí lắp ghép, và trình tự lắp ráp các chi tiết.

Các kỹ sư cơ khí thường sử dụng bản vẽ lắp ráp để hiểu cách các bộ phận tương tác và hoạt động cùng nhau. Việc đọc và hiểu đúng các ký hiệu lắp ráp giúp đảm bảo quá trình lắp ráp diễn ra trơn tru, chính xác và an toàn.

6. Đọc các ghi chú đặc biệt

Các ghi chú đặc biệt thường được đặt ở phần cuối hoặc một góc của bản vẽ, cung cấp các thông tin bổ sung về yêu cầu kỹ thuật, quy trình gia công, hoặc các chỉ dẫn đặc biệt khác. Những thông tin này có thể bao gồm chỉ dẫn về quá trình nhiệt luyện, mạ bề mặt, hoặc yêu cầu kiểm tra chất lượng đặc biệt.

Việc đọc và hiểu rõ các ghi chú này là rất quan trọng để đảm bảo rằng tất cả các yêu cầu kỹ thuật được tuân thủ đầy đủ trong quá trình sản xuất và gia công. Các ghi chú có thể không xuất hiện trực tiếp trên các hình chiếu, nhưng chúng đóng vai trò quyết định đến chất lượng của sản phẩm.

7. Sử dụng các phần mềm hỗ trợ đọc bản vẽ

Với sự phát triển của công nghệ, việc đọc bản vẽ cơ khí ngày càng trở nên dễ dàng hơn nhờ vào các phần mềm hỗ trợ. Các phần mềm như AutoCAD, SolidWorks, và CATIA cho phép người dùng xem và thao tác trực tiếp trên các bản vẽ 3D, giúp hiểu rõ hơn về hình dạng và kích thước của chi tiết.

Các phần mềm này cũng cung cấp các công cụ đo lường, kiểm tra dung sai, và mô phỏng quy trình lắp ráp, giúp kỹ sư và thợ gia công dễ dàng làm việc với bản vẽ. Sử dụng phần mềm hỗ trợ giúp tiết kiệm thời gian và giảm thiểu sai sót trong quá trình đọc và thực hiện bản vẽ.

Kết luận

Đọc bản vẽ cơ khí đòi hỏi sự hiểu biết về các ký hiệu, kích thước, dung sai, và thông tin kỹ thuật khác. Bằng cách nắm vững các yếu tố cơ bản như hình chiếu, kích thước, vật liệu, và ký hiệu lắp ráp, bạn có thể đọc và hiểu bản vẽ một cách hiệu quả. Nhà Máy P69 hy vọng bài viết này đã cung cấp cho bạn những kiến thức hữu ích về cách đọc bản vẽ cơ khí, giúp bạn áp dụng chúng vào công việc thực tế một cách thành công.
