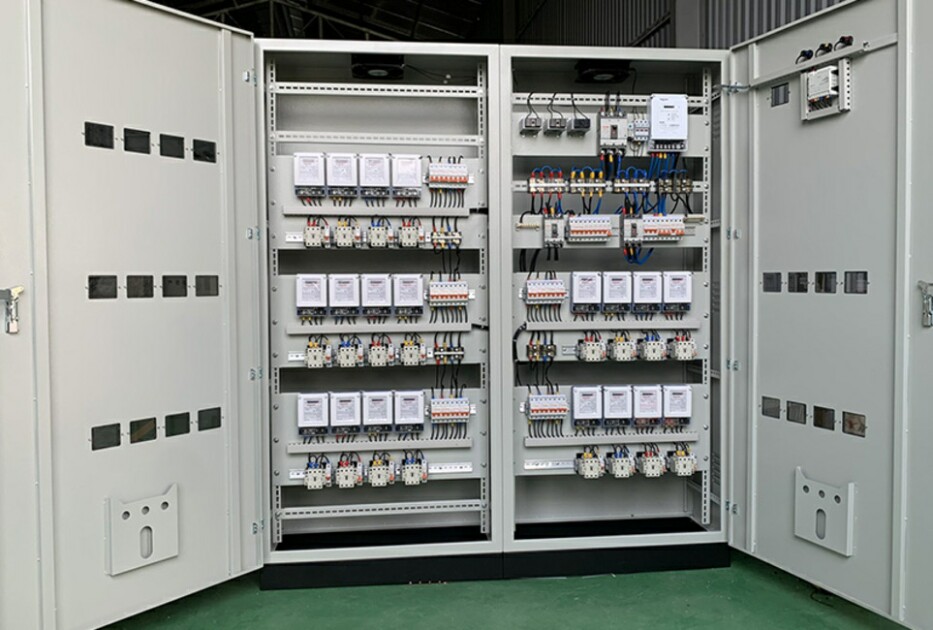

Cấu tạo của tủ điện
Tủ điện là một thành phần quan trọng trong hệ thống điện, giúp điều khiển và bảo vệ các thiết bị điện cũng như đảm bảo an toàn cho hệ thống. Tủ điện có thể được sử dụng trong các tòa nhà dân dụng, công nghiệp, nhà máy và nhiều lĩnh vực khác. Để hiểu rõ hơn về chức năng và vai trò của tủ điện, bài viết này sẽ trình bày chi tiết về cấu tạo của tủ điện, bao gồm các bộ phận quan trọng và chức năng của từng bộ phận.
1. Vỏ tủ điện
Vỏ tủ điện là thành phần bên ngoài của tủ điện, có nhiệm vụ bảo vệ các thiết bị bên trong khỏi các tác động bên ngoài như bụi, nước, nhiệt độ và va đập. Vỏ tủ điện thường được làm từ các vật liệu như thép không gỉ, thép mạ kẽm hoặc nhựa, tùy thuộc vào môi trường lắp đặt.
Xem Thêm Tại: Cấu tạo của tủ điện
Vỏ tủ điện cần đáp ứng các tiêu chuẩn về khả năng chống bụi và chống nước (IP rating) để đảm bảo an toàn cho hệ thống. Đối với các môi trường khắc nghiệt như nhà máy hóa chất hoặc khu vực ngoài trời, vỏ tủ điện cần có khả năng chống ăn mòn và chống tác động từ môi trường tốt hơn.
Xem Thêm Tại: Tim hieu ung dung cua tu dien
Thanh cái là một bộ phận quan trọng trong tủ điện, có nhiệm vụ dẫn điện và phân phối điện đến các thiết bị khác trong hệ thống. Thanh cái thường được làm bằng đồng hoặc nhôm để đảm bảo khả năng dẫn điện tốt. Các thanh cái thường được thiết kế với nhiều lớp cách điện để đảm bảo an toàn trong quá trình vận hành.
Kích thước và công suất của thanh cái phụ thuộc vào công suất của hệ thống điện và dòng điện mà hệ thống cần truyền tải. Thanh cái phải được lắp đặt chắc chắn và có lớp cách điện tốt để đảm bảo an toàn cho người vận hành và hệ thống.
3. Thiết bị đóng cắt
Thiết bị đóng cắt bao gồm các cầu dao, công tắc, và aptomat có nhiệm vụ ngắt mạch điện khi hệ thống gặp sự cố như quá tải, ngắn mạch hoặc chập điện. Đây là một trong những bộ phận quan trọng nhất của tủ điện, giúp bảo vệ hệ thống điện và các thiết bị khỏi hư hỏng do sự cố điện.
Các loại thiết bị đóng cắt phổ biến bao gồm:
Cầu dao tự động (MCB): Có chức năng ngắt mạch tự động khi phát hiện sự cố quá tải hoặc ngắn mạch.
Aptomat chống rò (RCD): Được sử dụng để bảo vệ người dùng khỏi các sự cố rò rỉ điện và ngăn ngừa nguy cơ bị điện giật.
Công tắc tơ (Contactor): Được sử dụng trong các hệ thống điều khiển tự động, có chức năng điều khiển đóng/mở mạch điện từ xa.
4. Rơle bảo vệ
Rơle bảo vệ là thiết bị có nhiệm vụ giám sát dòng điện và điều kiện làm việc của hệ thống điện. Khi phát hiện sự cố như quá tải, ngắn mạch, hoặc sụt áp, rơle bảo vệ sẽ kích hoạt các thiết bị đóng cắt để ngắt mạch điện, ngăn chặn sự cố lan rộng và bảo vệ các thiết bị điện khỏi hư hỏng.
Rơle bảo vệ có nhiều loại khác nhau như rơle nhiệt, rơle dòng điện, rơle điện áp, tùy vào mục đích bảo vệ cụ thể của từng hệ thống điện.
5. Bộ điều khiển
Bộ điều khiển trong tủ điện có nhiệm vụ quản lý và điều khiển hoạt động của các thiết bị điện, đảm bảo hệ thống hoạt động ổn định và an toàn. Trong các hệ thống điều khiển tự động, bộ điều khiển thường là PLC (Programmable Logic Controller) hoặc DCS (Distributed Control System), giúp lập trình và điều khiển các thiết bị theo yêu cầu của hệ thống.
PLC là một thiết bị điều khiển tự động phổ biến, có khả năng lập trình để điều khiển nhiều thiết bị điện cùng một lúc. PLC có thể được kết nối với các cảm biến, công tắc, và các thiết bị điều khiển khác để giám sát và điều khiển toàn bộ hệ thống.
6. Bộ chuyển đổi nguồn
Bộ chuyển đổi nguồn là thiết bị có nhiệm vụ chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC), hoặc ngược lại, để cung cấp nguồn điện cho các thiết bị cần thiết. Ngoài ra, bộ chuyển đổi còn giúp điều chỉnh điện áp và tần số của dòng điện để phù hợp với yêu cầu của các thiết bị khác nhau trong hệ thống.
Bộ chuyển đổi nguồn thường được sử dụng trong các hệ thống năng lượng tái tạo như điện mặt trời hoặc điện gió, nơi cần chuyển đổi dòng điện DC từ các tấm pin năng lượng mặt trời hoặc tua-bin gió thành dòng điện AC để sử dụng trong hệ thống điện lưới.
7. Thiết bị đo lường và giám sát
Tủ điện thường được trang bị các thiết bị đo lường và giám sát để theo dõi tình trạng hoạt động của hệ thống. Các thiết bị này bao gồm đồng hồ đo điện áp, điện dòng, điện trở, và nhiệt độ. Nhờ các thiết bị đo lường này, người vận hành có thể giám sát liên tục tình trạng của hệ thống, phát hiện sớm các sự cố và đưa ra các biện pháp xử lý kịp thời.
Các hệ thống tủ điện hiện đại thường được trang bị các bộ giám sát từ xa, giúp kỹ sư có thể theo dõi hoạt động của hệ thống từ xa thông qua mạng internet, từ đó tăng cường khả năng kiểm soát và bảo trì.
Kết luận
Nhà Máy P69 hy vọng bài viết này đã giúp bạn hiểu rõ hơn về cấu tạo của tủ điện và vai trò của từng bộ phận. Tủ điện đảm bảo an toàn và hiệu quả cho hệ thống điện, đóng vai trò quan trọng trong việc điều khiển và bảo vệ các thiết bị điện trong nhiều lĩnh vực khác nhau.
