Bản vẽ ống gió là công cụ không thể thiếu trong quá trình thiết kế và thi công hệ thống thông gió, điều hòa không khí. Nó cung cấp các thông tin chi tiết về cấu trúc, kích thước và vị trí lắp đặt của hệ thống ống gió, đảm bảo hệ thống hoạt động hiệu quả và đúng tiêu chuẩn. Có nhiều loại bản vẽ ống gió khác nhau, mỗi loại phục vụ một mục đích cụ thể trong quá trình thi công. Bài viết dưới đây sẽ giới thiệu các loại bản vẽ ống gió phổ biến nhất hiện nay.

1. Bản vẽ tổng thể hệ thống ống gió

Bản vẽ tổng thể là loại bản vẽ ống gió được sử dụng phổ biến nhất trong giai đoạn thiết kế ban đầu. Đây là bản vẽ thể hiện tổng quan về hệ thống ống gió của toàn bộ công trình, bao gồm vị trí của các ống gió chính, ống gió phụ và các thiết bị hỗ trợ như quạt, miệng gió, van điều chỉnh, và các bộ phận liên quan khác.

Xem Tại: Công dụng của bản vẽ ống gió

Bản vẽ tổng thể giúp các kỹ sư, nhà thầu và đội ngũ thi công có cái nhìn tổng quan về hệ thống ống gió, từ đó xác định vị trí lắp đặt hợp lý, tránh xung đột với các hệ thống khác như hệ thống điện, nước, hoặc hệ thống phòng cháy chữa cháy.

Xem Thêm Tại: Công dụng của bản vẽ ống gió

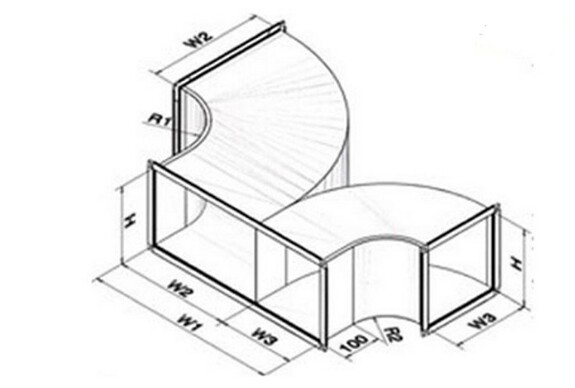

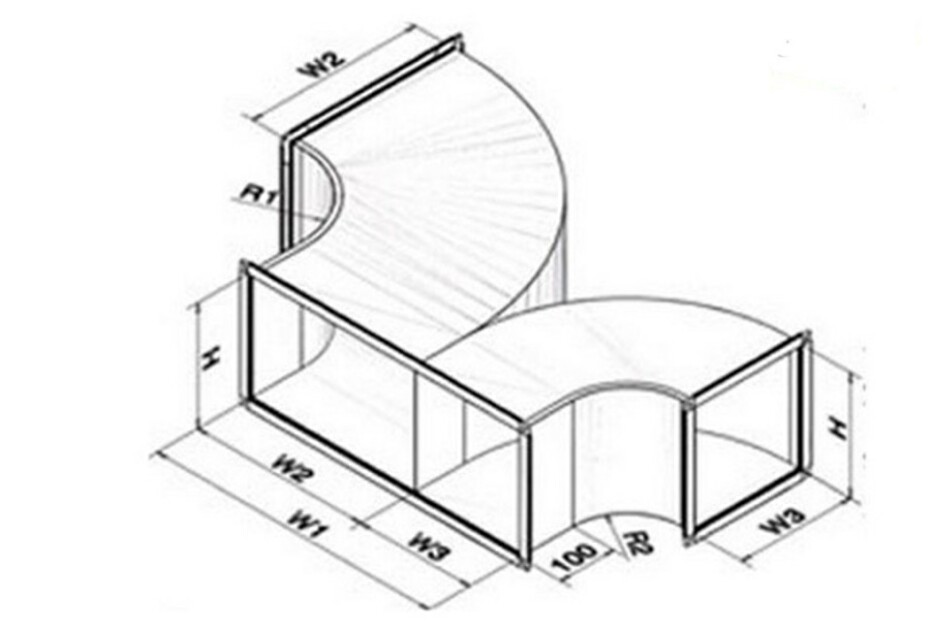

2. Bản vẽ chi tiết ống gió

Bản vẽ chi tiết ống gió là loại bản vẽ cung cấp thông tin kỹ thuật chi tiết về từng bộ phận của hệ thống ống gió. Các thông tin như kích thước ống, độ dày của vật liệu, kiểu kết nối, đường dẫn và hướng lắp đặt đều được thể hiện rõ ràng trong bản vẽ này.

Loại bản vẽ này rất quan trọng trong quá trình thi công, giúp đội ngũ kỹ thuật hiểu rõ từng chi tiết nhỏ để lắp đặt hệ thống chính xác. Nó cũng giúp đảm bảo tính đồng bộ giữa các bộ phận và tránh sai sót trong quá trình lắp đặt.

3. Bản vẽ mặt cắt ống gió

Bản vẽ mặt cắt ống gió là bản vẽ giúp mô tả chi tiết cấu trúc bên trong của ống gió tại một điểm cụ thể. Nó cho thấy cách mà các phần khác nhau của ống gió kết nối với nhau, cách các phụ kiện như van, miệng gió, quạt được lắp đặt và hoạt động trong hệ thống.

Bản vẽ mặt cắt thường được sử dụng khi cần thể hiện chi tiết kết nối và các yếu tố kỹ thuật phức tạp, từ đó giúp các kỹ sư thi công nắm rõ hơn về cách bố trí các thiết bị trong hệ thống. Đây là công cụ quan trọng để đảm bảo quá trình lắp đặt diễn ra chính xác và đạt yêu cầu kỹ thuật.

4. Bản vẽ bố trí lắp đặt ống gió

Bản vẽ bố trí lắp đặt ống gió là bản vẽ thể hiện vị trí và hướng lắp đặt của các ống gió trong không gian thực tế của công trình. Loại bản vẽ này thường được sử dụng trong giai đoạn thi công để đảm bảo rằng các ống gió được lắp đặt đúng vị trí, không gây xung đột với các hệ thống khác và tối ưu hóa luồng không khí.

Bản vẽ bố trí thường bao gồm các thông tin về độ cao, khoảng cách giữa các ống gió, vị trí của các bộ phận điều khiển, và các thiết bị liên quan. Nó giúp đội ngũ thi công dễ dàng định hướng và lắp đặt các chi tiết một cách hợp lý, tiết kiệm không gian và thời gian thi công.

5. Bản vẽ sơ đồ hệ thống thông gió

Bản vẽ sơ đồ hệ thống thông gió là bản vẽ mô phỏng dòng chảy của không khí trong hệ thống ống gió. Nó thể hiện hướng di chuyển của không khí, vị trí của các quạt hút, quạt đẩy và các bộ phận điều khiển luồng không khí. Loại bản vẽ này thường được sử dụng trong giai đoạn thiết kế để đảm bảo hệ thống thông gió hoạt động hiệu quả và đáp ứng các yêu cầu về lưu lượng không khí và chất lượng không khí trong công trình.

Thông qua bản vẽ sơ đồ, các kỹ sư có thể dễ dàng điều chỉnh thiết kế để tối ưu hóa luồng không khí, đảm bảo rằng các không gian trong công trình đều nhận được lượng không khí tươi cần thiết, đồng thời kiểm soát tốt các yếu tố nhiệt độ và độ ẩm.

6. Bản vẽ kiểm tra và nghiệm thu hệ thống ống gió

Bản vẽ kiểm tra và nghiệm thu là bản vẽ được sử dụng sau khi hệ thống ống gió đã hoàn thành lắp đặt để tiến hành kiểm tra và đối chiếu với thiết kế ban đầu. Loại bản vẽ này thường thể hiện các tiêu chí kỹ thuật cần kiểm tra như áp suất, lưu lượng khí, độ kín của hệ thống và vị trí của các thiết bị trong hệ thống.

Việc sử dụng bản vẽ kiểm tra giúp đảm bảo rằng hệ thống ống gió đã được lắp đặt đúng theo yêu cầu kỹ thuật, đảm bảo tính an toàn và hiệu quả trong quá trình vận hành. Đây cũng là cơ sở để nhà thầu và chủ đầu tư nghiệm thu công trình trước khi đưa vào sử dụng.

7. Bản vẽ sửa chữa và bảo trì hệ thống ống gió

Bản vẽ sửa chữa và bảo trì hệ thống ống gió là loại bản vẽ được sử dụng trong quá trình bảo trì và sửa chữa hệ thống. Nó cung cấp thông tin về vị trí của các bộ phận quan trọng cần kiểm tra và thay thế, giúp đội ngũ kỹ thuật dễ dàng tiếp cận và thực hiện các công việc bảo dưỡng định kỳ.

Thông qua bản vẽ sửa chữa, các kỹ sư có thể nhanh chóng xác định các khu vực cần kiểm tra, các bộ phận bị hư hỏng và hướng dẫn cách khắc phục. Điều này giúp giảm thời gian sửa chữa và đảm bảo hệ thống ống gió luôn hoạt động ổn định và hiệu quả.

Kết luận

Nhà Máy P69 hy vọng bài viết đã giúp bạn hiểu rõ hơn về các loại bản vẽ ống gió được sử dụng phổ biến. Mỗi loại bản vẽ đều có vai trò quan trọng trong quá trình thiết kế, thi công, bảo trì và sửa chữa hệ thống ống gió. Việc sử dụng đúng loại bản vẽ sẽ giúp đảm bảo hệ thống hoạt động hiệu quả, đáp ứng các tiêu chuẩn kỹ thuật và tiết kiệm thời gian, chi phí cho quá trình thi công.
