Рыба моей мечты. Схема 8. Крылья, платы и рельсы.
Поговорим мы сегодня про моделирование и крылья, про электронику и подсветку, про эффектность и эффективность.
Даже не знаю, как описать "работы" с крыльями...
Было:
Даже не знаю, как описать "работы" с крыльями...
Было:
Стало:

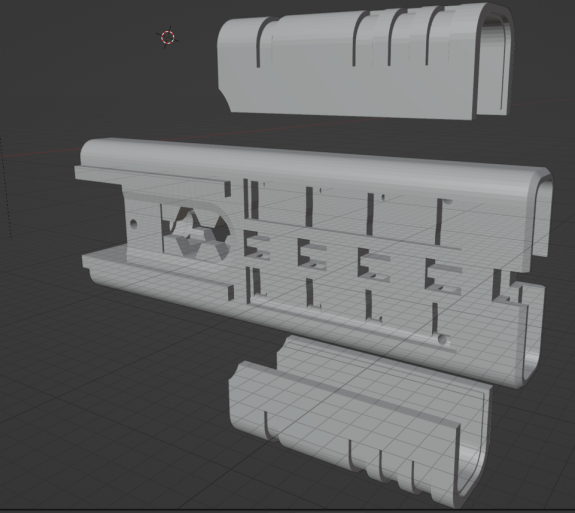

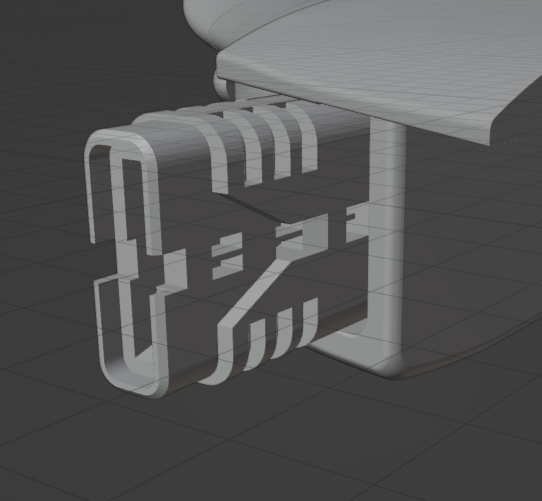

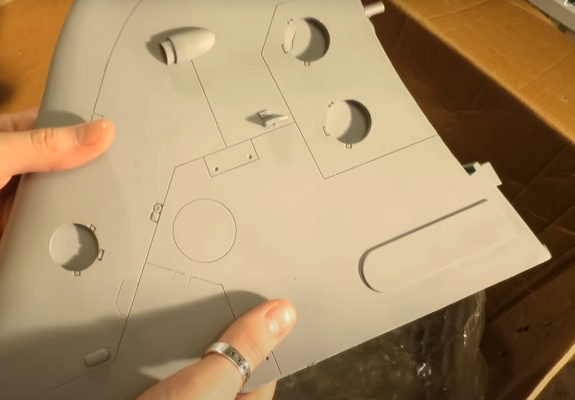

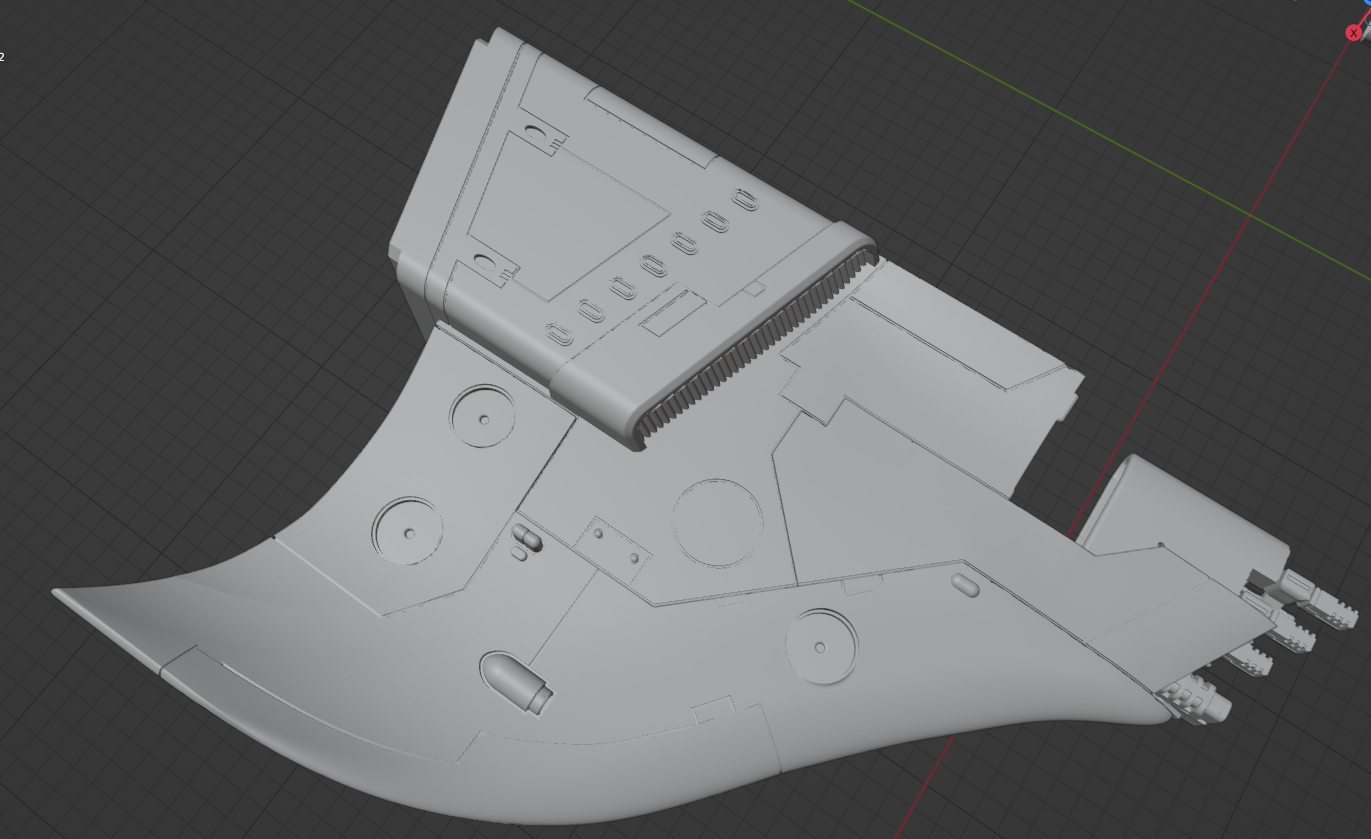

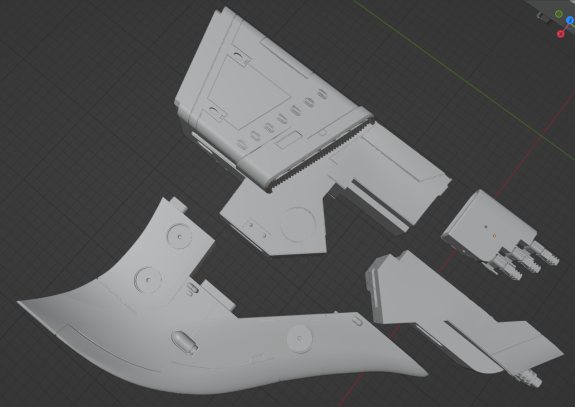

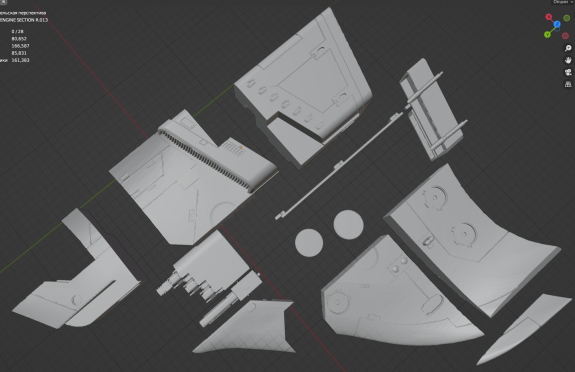

По сути, основные изменения в деталировке под маленький принтер и упрощение сборки. Стилистически мало что поменял, по фоткам оригинала дополненил детализациию. Пришлось перекроить детали для более удобной печати, снова всплыли проблемки, вызванные тем, что не стоило торопиться с печатью, кроить для печати нужно бы всю Манту, а не те куски, какие есть сейчас. Но, все должно сойтись и так. Работа над деталями закончена, но не хватает каналов для проводки, не определился со всеми местами подсветки и армированию деталей, однако это этапы, которые последуют по окончании отделочных работ, у нас ещё не готово отделение для пехоты.
Было:
Стало:

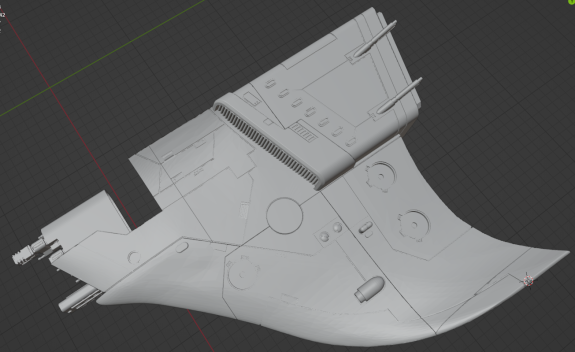

Реилган был частью крыла:

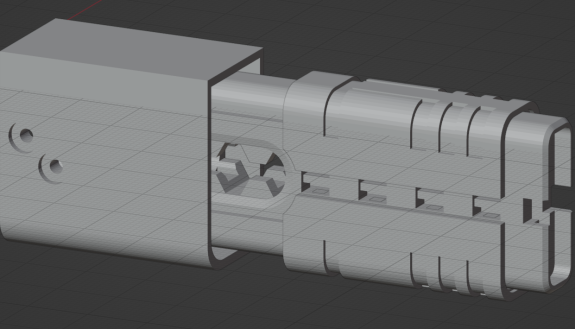

Теперь это отдельный модуль со всякими интересными внутренностями о которых поговорим позже.

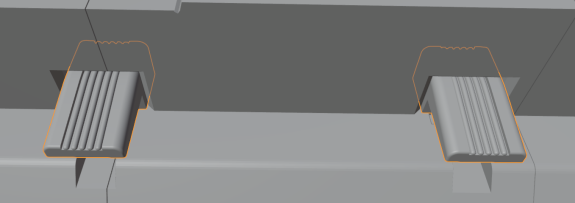

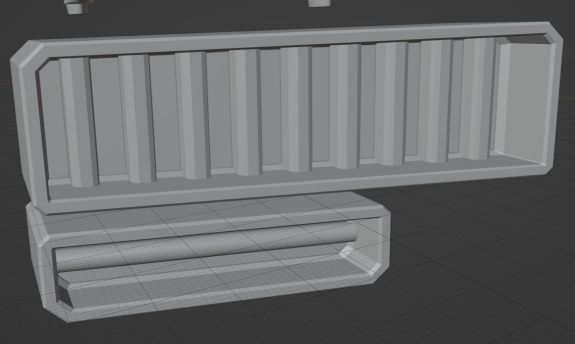

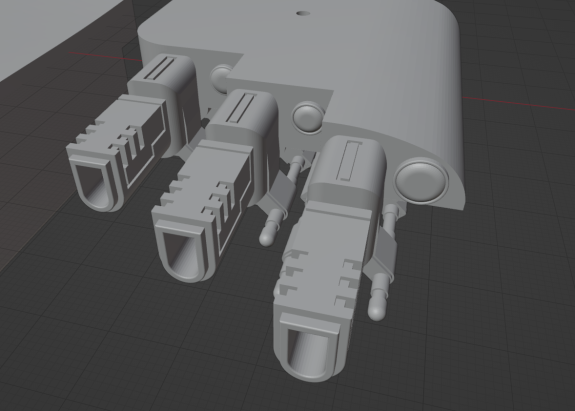

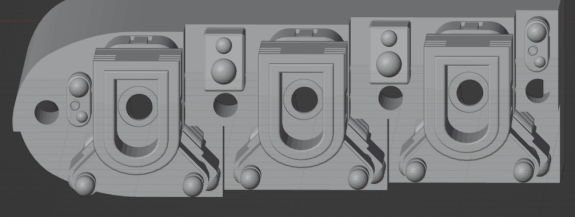

Блок с ионками:
...дополнился визорами и местами для установки подсветки.

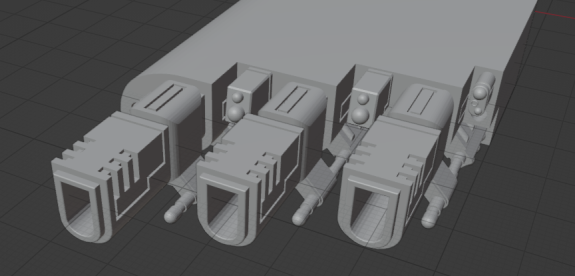

Отдельными элементами сделаны двигатели для все той же установки подсветки.
Перегородки за решетками будут печататься из прозрачной смолу с внутренней структурой для рассеивания света.

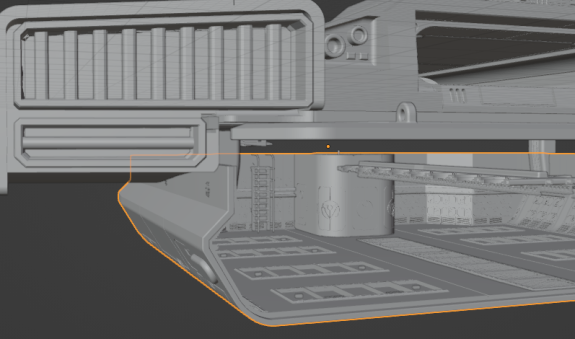

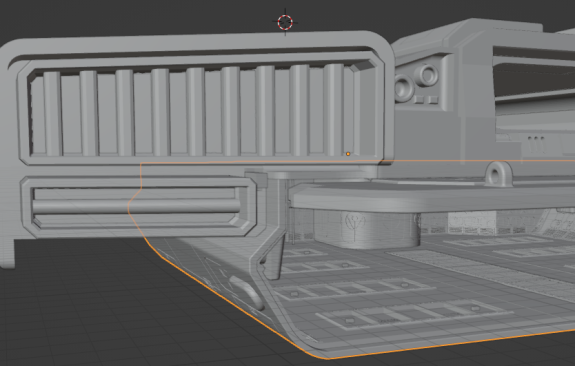

Мда, ангар... с ним проблема, которую вроде бы решил, но не совсем.
Сделаю вид, что инфо-посты никто не читает и вброшу копипаст оттуда.

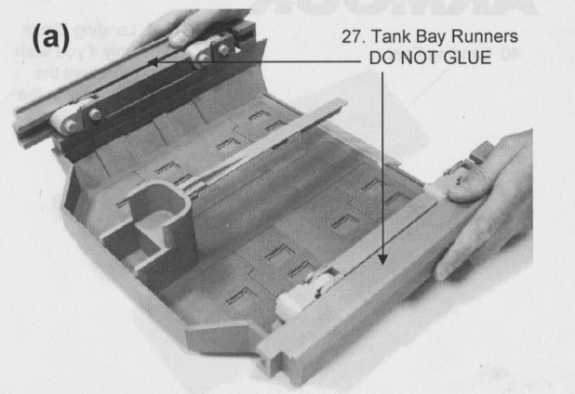

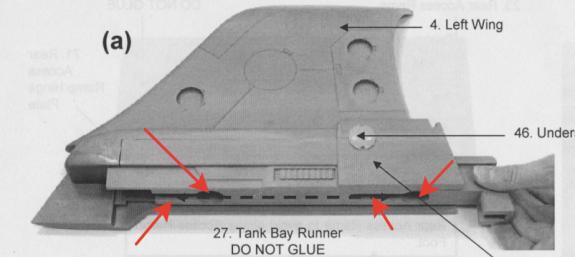

Конструкция ангара в оригинале такая:
Сделаю вид, что инфо-посты никто не читает и вброшу копипаст оттуда.
Конструкция ангара в оригинале такая:

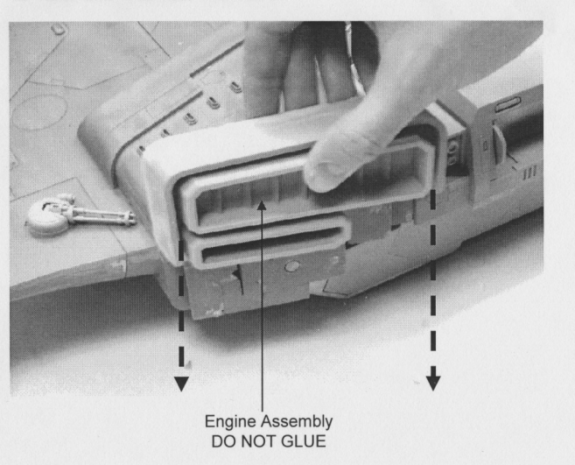

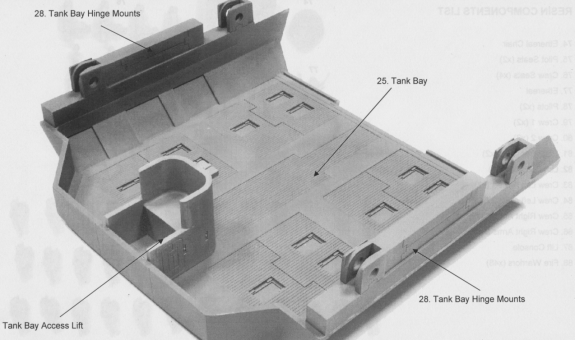

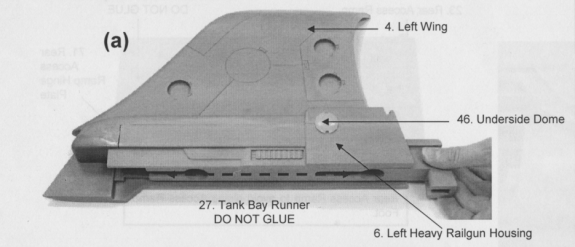

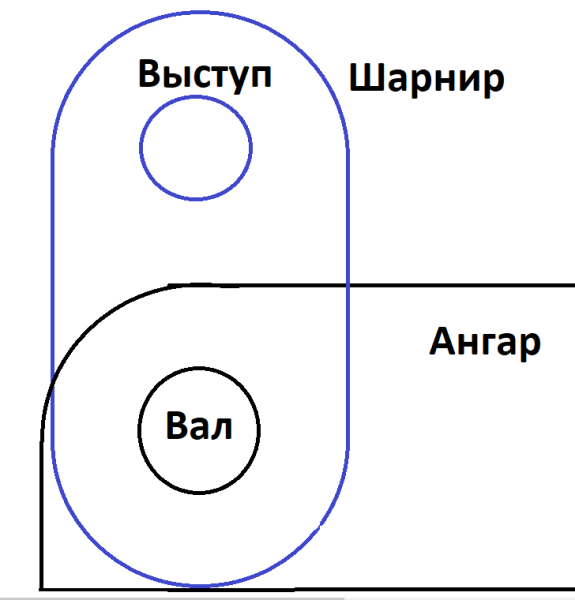

Есть проушины, куда вставляется ...как бы это назвать...звенья (30), и фиксируются валами (31).
По бокам на выступающие ...эм....бобышки (выступы на звеньях + слегка торчащие валы) одеваются 2 направляющие, при этом одеваются они в 2х положениях:

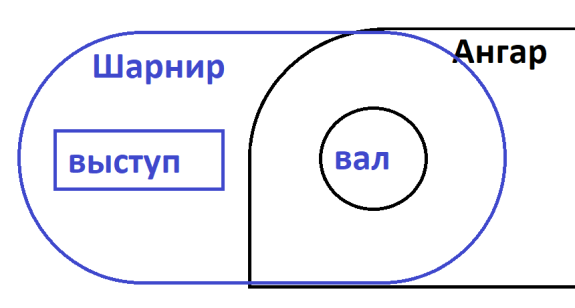

1. Когда звенья уложены параллельно
В этом случае Вал и прямоугольный выступ вставляются в круглый и продольный паз на направляющей соответственно.
В таком положении шарнир неподвижен.
2. Звенья установлены перпендикулярно.
В этом случае вал извлекается, звено разворачивается на 180 градусов и оно обращен к направляющей круглым выступом. Этот круглый выступ вставляется в направляющую. При этом ангар получается как бы опущен и качается на шарнире. Далее, направляющие задвигаются в корпус. Ну, все круто, у нас есть 2 положения (опущен ангар или в нормальном положении) и есть возможность его выдвигать.Вопрос: зачем нам так делать?! Шасси Манты, точнее опоры на дне ангара, она пузом лежит на земле...или тем же пузом стоит на опоре или опорах торчащих из базы. Ну не делать же ей базу в весь размер Манты с опорами на крылья и нос.
Спустя время подумал,скорее всего все чуть проще и ничего перевтыкать не надо, но сути это не меняет.
Таким не хитрым образом, у нас нет положений, когда у Манты опущен ангар....или она как бы приподнята над ангаром....хм....может оно так и надо?!

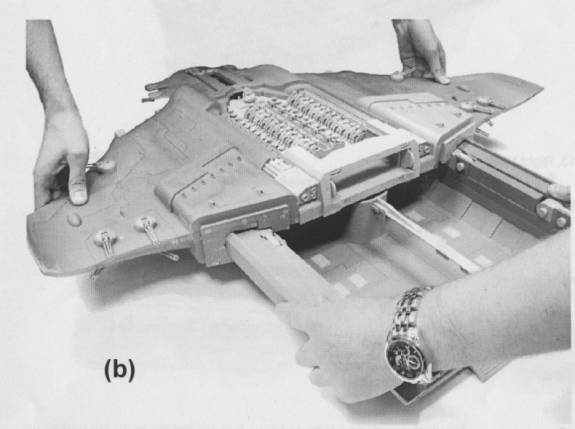

Выдвижные рельсы.....а нужны ли они в принципе?! посмотрите на картинку b, где ангар выдвинут. В принципе не может быть ситуации , когда модель находится в таком положении, корпусу банально не на что опираться, а теперь главный мозговыносящий момент: рельсы за движками, они наклеиваются поверх, ну ок, не наклеиваются, одеваются.Так что конструкция не подразумевает выдвижные направляющие, это просто способ изменить положение шарнира на "ангар опущен".
Я уже начал задумываться на счет электрических актуаторов или пневматики типа мебельных газлифтов. Или просто сделать на магнитиках? Или ну нафиг, ангар не нужон и наглухо заклеить?
Ну, вот как то проработал конструкцию для фиксации и отсоединения ангара. На сколько это будет удобно? Не уверен, в данный момент подразумевается подпружиненная планка с запорными элементами. В районе двигателя будет выступ, если на него нажать планка сдвинется и позволит поднять Манту, оставив на месте ангар, также можно положить ее поверх, в таком положении ангар будет слегка опущен.

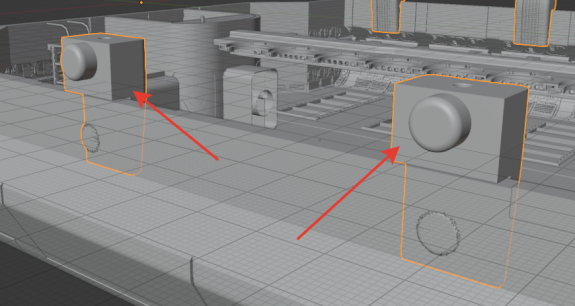

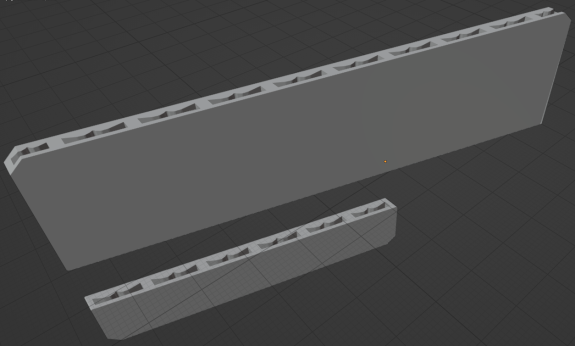

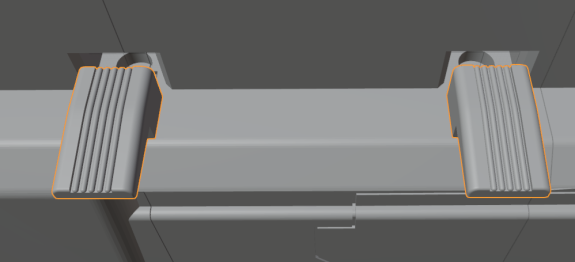

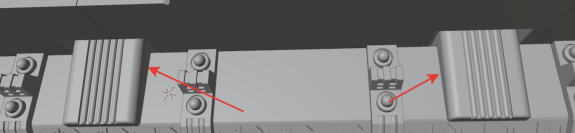

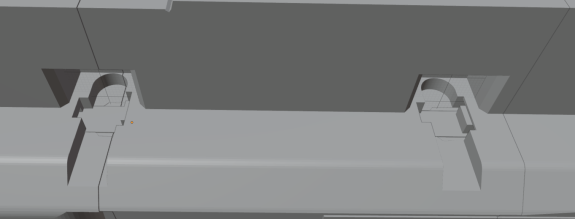

На стенке ангара имеются стойки с выступами, которые вставляются в прорези в крыльях.

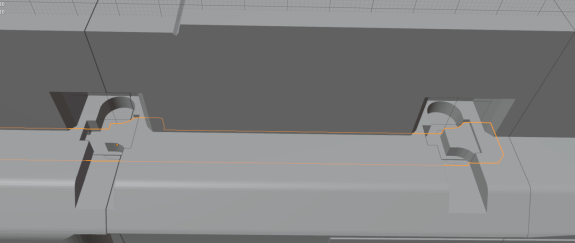

На крыле имеются фиксаторы, которые удерживают выступы.
Собственно, имеется 2 положения.
Верхнее положение, когда ангар полностью зафиксирован под корпусом.
И нижнее, когда выступ ангара упирается в фиксатор, при этом ангар слегка опущен.
Хотя, все наоборот, это не ангар опущен, это вся остальная Манта лежит на ангаре. Во втором положении выступы ангара не фиксируются, и всю конструкцию можно поднять.

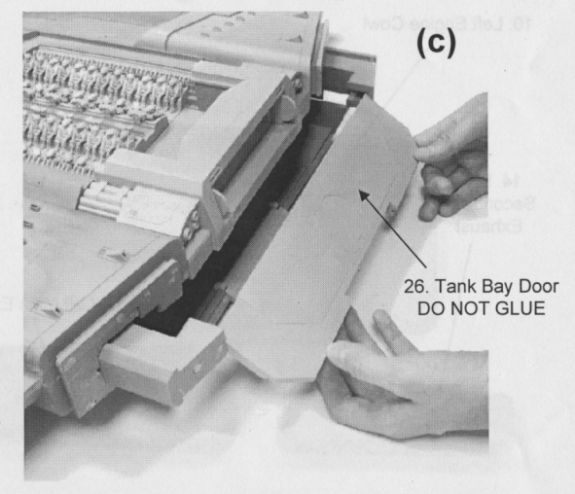

Вообще, много вопросов возникает, все же конструкция не легкая.Вот, на картинках от Форджи это манипуляции вдвоем производят.
Надеюсь Михаил управится...

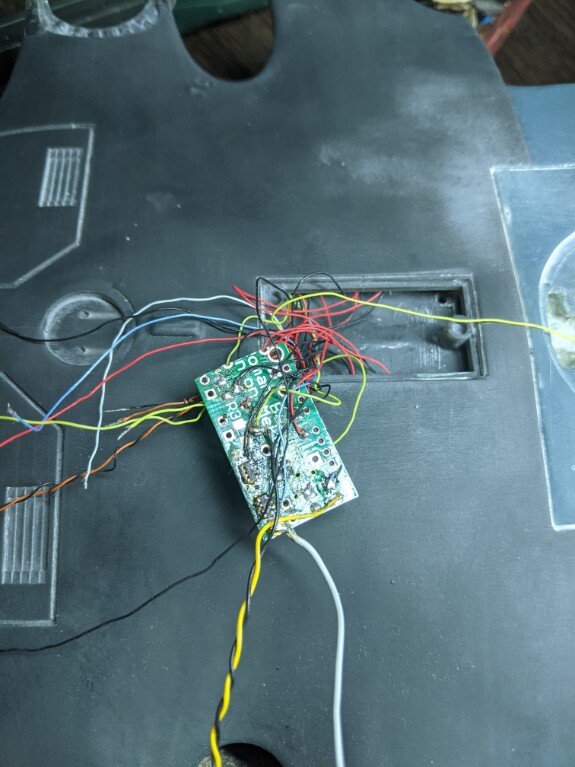

Далее....а далее всякая мелкая работа по электронике и освещению, если тесты проводились на отладочной плате с Ардуиной и коммутации проводов по принципу "как попало"...
... пришло время это несколько систематизировать.
Чтож, в данный момент есть толика хаоса и сумбура во внутренней документации, так что с ходу нет некоторой отчетности. Будут ли платы в итоговой версии самодельные или закажу - пока что вопрос. Итоговой версии пока что нет, идет процесс отладки.
...а теперь небольшой флешбек для понимания.
На работе нужно было собрать несколько плат для тестов и отладки. Вариантов как это сделать....много...
1. заказать. это долго, накладно, да и нет понимания что нужно на данный момент.
2. изготовить по технологии "Лазерного утюга" (ЛУТ). это когда мы плату печатаем на лазерном принтере, утюгом привариваем тонер к текстолиту, убираем бумагу и травим плату...Технология наиболее простая, но муторно-мусорная, а я почти 10 лет не делал платы, навык чуть утрачен.
3. фоторезист. Ну, это когда мы покрываем платы фоторезистивной пленкой, накладываем не прозрачный шаблон и засвечиваем ультрафиолетом.
муторно, дорого....всякая химия нужна и .....подозрительно что-то напоминает...
Ну да, давно напрашивался вопрос. можно ли использовать 3д принтер для изготовления печатных плат....
Чтож, начал я пленочного фоторезиста...если кратко, времени убил достаточно много а получилось ...ничего. Ну не работал я с ним раньше и не все нюансы знаю, направление перспективное. надо бы посидеть недельку и технологию проработать...найти бы недельку времени.
А, суть...в общем накладываем мы на фольгированный стеклотекстолит пленочный фоторезист и ламинатором/утюгом/спиртом приклеиваем к поверхности. А далее через фотошаблон нужно засветить плату ультрафиолетом, фотрезист у меня был тот, что разрушается от УФ (это я понял когда изучал, почему вышла фигня....но проблема была не в этом). Так что 3д принтер у нас используется вместо УФ лампы и фотошаблона одновременно. Необходимо лишь сымитировать печать платы, экран сам прикроет от засветки нужные места.
Ок, с фоторезистом не вышло, он просто смывался весь...видимо недосвет....или чутка не та длина волны или он старый или....много причин, это так-то такая же мутная технология, как и сама фотополимерная печать.

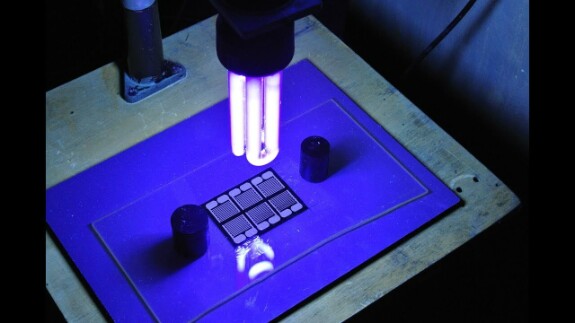

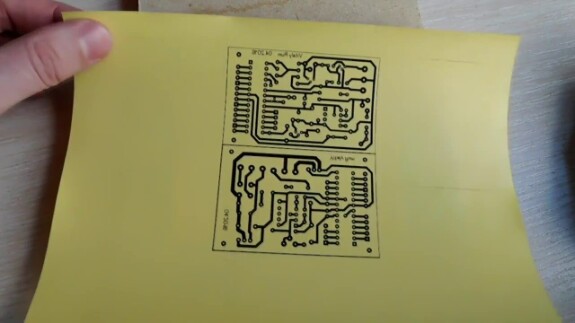

Ну, второе очевидное решение, мажем плату смолой и засвечиваем через пленку. Профит? А хрен там, а не профит. Во первых важно сделать очень тонкий и равномерный слой смолы....но, что хуже у фотополимера отвратительная адгезия даже к зашкуренной меди. Видите ли, когда мы печатаем не зря нужны базовые слои, которые засвечиваютя значительно дольше обычных. А тут так нельзя, при пересвете происходит....да все заплыввает при пересвете, особенно когда у нас нестабильная толщина слоя.
Вот, нужно балансировать меж двумя стульями, чтоб прилипло и чтоб не заплыло.
Что вышло? Да ничего не вышло.
И вот, достал я из спецсхрона маску для печатных плат:
Все полимеры давно про...В общем лежала она в темном месте с 2010го...

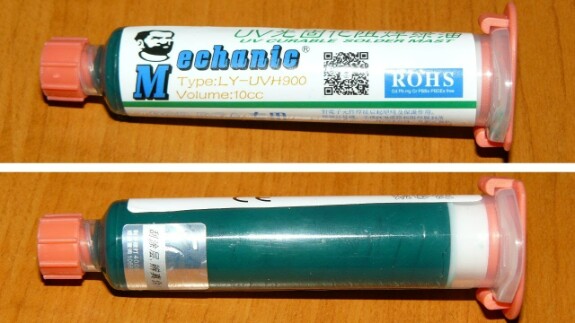

Что это? Это маска, с отверждение от УФ. Ну, это то самое зелененькое или еще какое покрытие на платах, которое выполняет защитные функции.
По сути, это достаточно суровый УФ-клей с пигментом.
Ну а что, я попытался поработать с этой жижей и...фиаско! Жижа густая, полюс она за 10+ лет стала неоднородной, нанести ее однородным слоем ез пузырей и равномерно ....сложно. А знаете что происходит после засветки не зависимо от степени успеха? Происходит то, зачем эта жижа и нужна, на плате образуется покрытие с защитой от химического и физического воздействия, иными словами, "неудачный дубль" хрен соскоблишь потом, ацетон и другие растворители почти не берут, только брутфорс.
Ну, по итогу я замешал маску с фотополимером и....успех. Жижа стала менее густой, чуть быстрее отверждается,но имеет приличную адгезию.

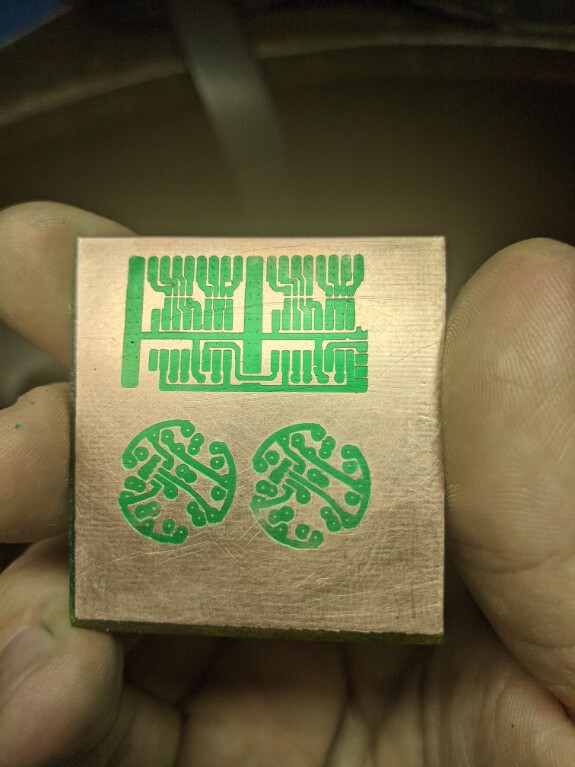

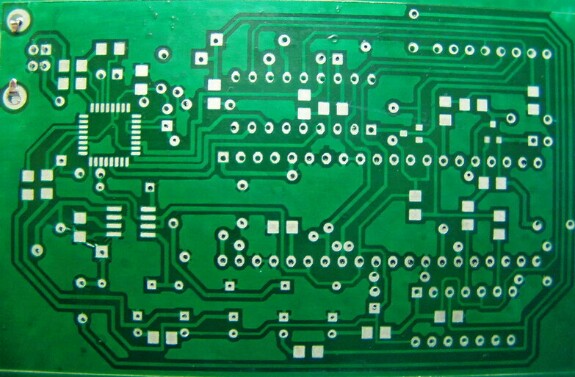

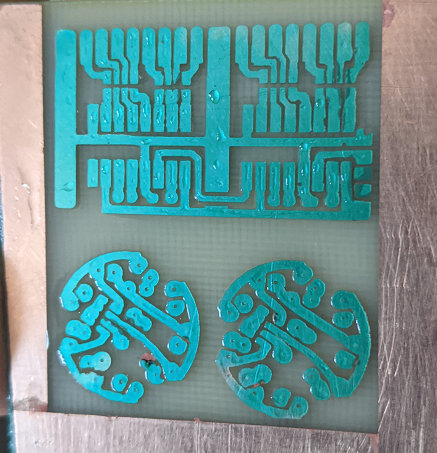

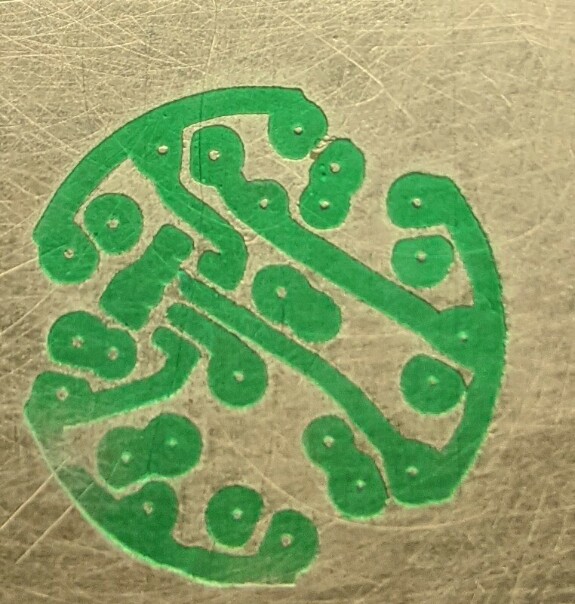

Платы вытравлены
Как-то распаял
Проблемки еще есть, но более поздние платы вышли удачнее.
Да...Платы.... схемы...это отдельный головняк, когда-то я это делал в Альтиуме, но прошли годы, я чутка сменил место работы и лицензии у меня нет, Да, дома я мог бы просто скачать торрент и ...сами знаете. Но., мне то оно первоначально нужно было для работы, так что...пришлось пересесть на...достаточно посредственную, и бесплатную EasyEDA.
Пожалуй нет смысла углубляться в эту тему, просто вкратце. Программа позволила сделать 2 простенькие схемки.

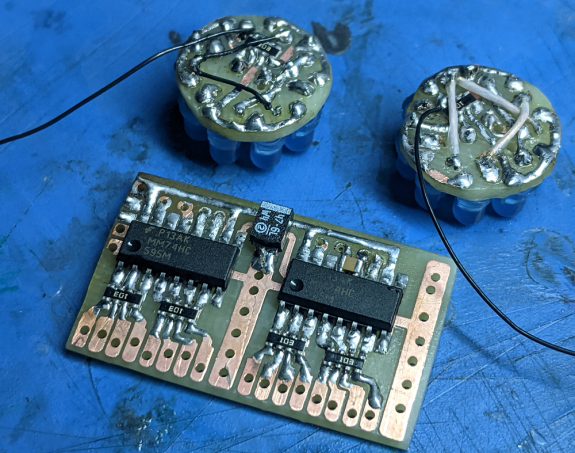

Первая - это плата для двух сдвиговых регистров. Оно нам надо, чтобы используя 2 провода питания и 3 провода управления, зажигать и гасить светодиоды на 16 каналах. Платка будет находиться в небольшом люке под кокпитом, места там кот наплакал.

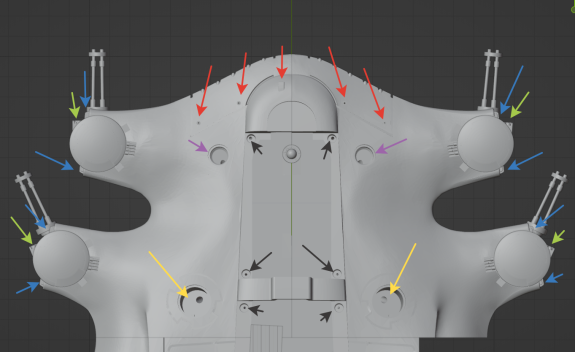

А что по светодиодам? План был такой:
Есть спансоны и на них есть лампочка отображающая состояние (зеленые стрелки)....ну точнее она горит/не горит красным/зеленым. Спансонов 4, а значит нам нужно 4х2=8 каналов управления? В идеале да, но мы обьединим их попарно, так что 2х2=4 канала.
На выступах, ужерживающих спансоны (синие стрелки) стоят синие светодиоды, их 8, но объединены в 2 пары по 4 = 2 канала.
На самом носу, где ракеты ряд из 4х лампочек и еще одна перед смотровым окном (красные стрелки), их все повесим на один канал.
По бокам от кабины (фиолетовые стрелки) ...даже не знаю что это, обычно подобные шишки на технике тау выделяют свечением, вот, еще один канал.
Самое "веселенькое" (желтые стрелки) про этот элемент поговорим ниже, там 2 блока по 10 диодов, но суммарно получается 4 канала.
Черные стрелки...а это у нас каналы под магнитами. Провода подходят к магнитам, а через них ток приходит в кабину и центр управления еще плюс 2 канала.
А еще, снизу турелька с маркерами, это еще один канал.
Набралось 15, пока попридержим еще один для чего-нибудь, или люк на пузе сделаем с подсветкой или диод перед кабиной или еще что-нибудь интересное в кабине.
Теперь про вторую плату, это у нас для тех самых кругляшей по желтым стрелкам.
Теперь про вторую плату, это у нас для тех самых кругляшей по желтым стрелкам.

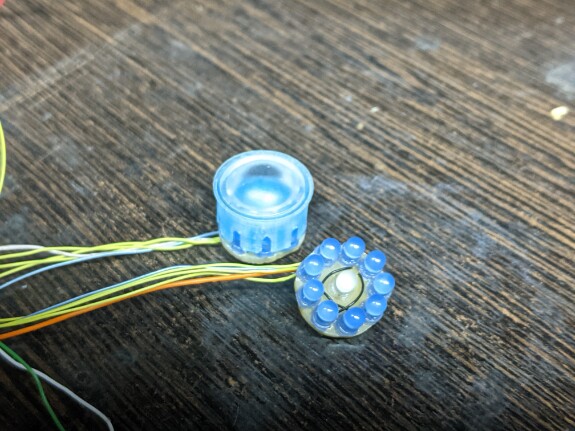

На плате распаяно 9 светодиодов по контуру, объединенные в группы по 3 и один по центру.
Поверх одевается своего рода обойма с линзой.В динамике выглядит как-то так:

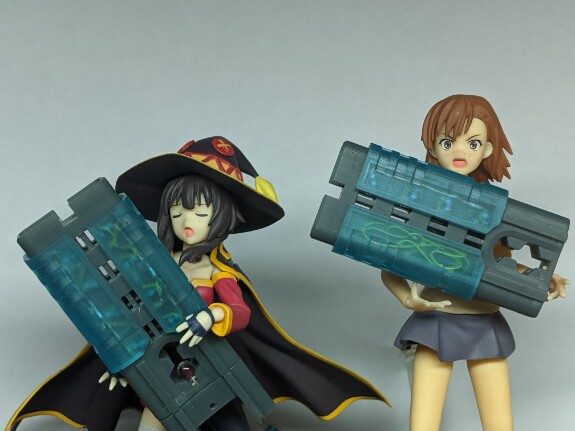

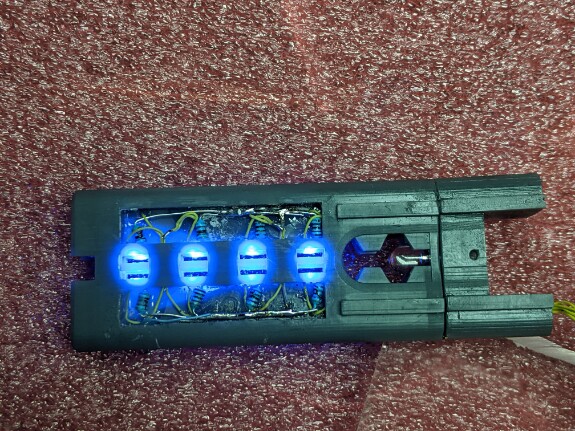

Ну и напоследок...рейлган.
С ним вышло достаточно спорно...16+1 свветодиодов. ВВ принципе с ними проблемы нет, но надож пойти еще дальше, потому, что могу и так прикольнее.
На просторах алиэкспресса в какой-то момент наткнулся на это:

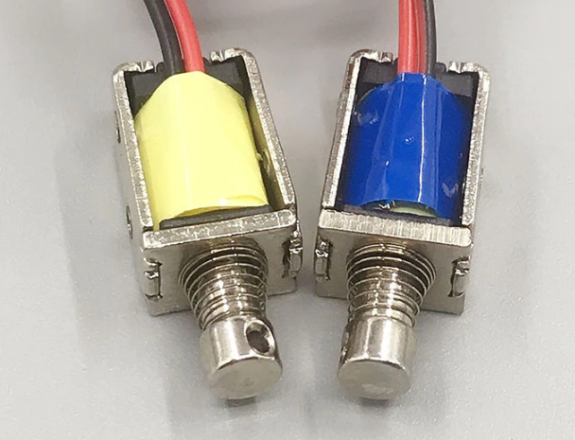

Что это? Это достаточно хреновая идея для нашейподелки, а имено электромагнитный актуатор. Иными словами подаем ток, а шток/поршень сдвигается. Выглядит это так:
Не уверен, доживет ли это до релиза, видите ли приблуда весьма хилая, а рельса получилась достаточно тяжелой, так что временами заедает, позднее попробую наклеить тефлоновые накладки для лучшего скольжения. Пожалуй. не все чумовые идеи стоит воплощать. И да, я рассматривал варианты с сервоприводами для рельс и для фиксаторов ангара...при всем гигантизме Манты в нее не так то просто все впихнуть. И да, я рассматривал вариант с подвижными турелями...но пока не влезает.

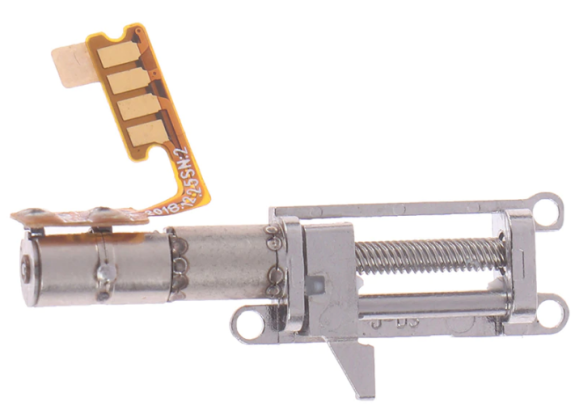

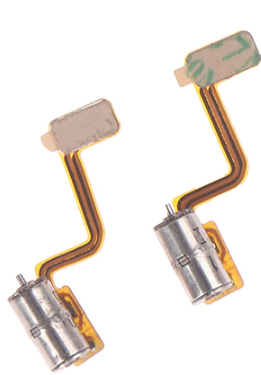

Но....может придут вот эти чудеса нанотехнологий
...и подижных элементов прибавится.
Что еще должно было быть сегодня? Звук!

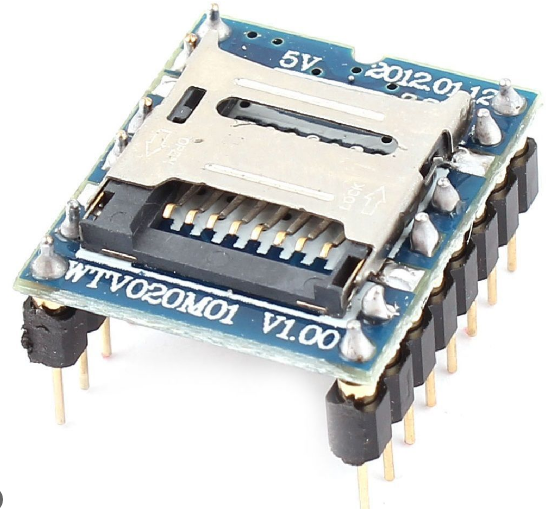

В недрах шкафа с хоббийными приблудами нашлось это:
По сути, это модуль, воспроизводящий зввук из файлов с карты памяти. Лежали они у меня...давно, так руки и не дошли, прошла любовь завяли помидоры. Какие проблемы с этим чудом враждебной техники? 1. не ясно оно для управления с кнопок или контроллера, видите ли они с завода идут в двух конфигах и попробуй угадай. 2. оно не жрет карты памяти больше 1гб...сейчас такие найти оказалось не просто. 3. не ясно работает оно или нет.
Ковырял 3 вечера, судя по всему убил карту памяти и...ничего. В интернетах многие жалуются что не смогли завести этот модуль, чтож, будет время ковырну еще еще пару раз, как раз нашел карту памяти на 256мб....такие впору в музее античности выставлять. Ну и с ходу заказал еще пару разных модулей, может получится с ними.
Как это обычно бывает, планы были чутка иные, однако вечер пятницы преподнес мне мертвый блок питания и материнку, полноценной замены которой в городе попросту не было по адекватной цене. В итоге, суббота ушла на...хотелоь бы сказать апгрейд, но скорее даугрейд ПК.
Так что почти два дня выпали и на сборку носа о ввсей иллюминацией времени пока нет, возможно на днях дополню пост или уже на следующий раз.
А еще нужно делать модели Денису в ересь и....наконец залить модели сюда.
Как обычно...напишите чего-нибудь, что думаете.
