Ну что, как дела с Мантой? Есть сдвиги?

    Угу, есть. Некоторые действия  и работы произведены, время потрачено.

    А результаты?

    А вот они не особо ощутимы, мног времени на работу с электрикой ушло, отдельные интересные моменты будут когда уже все соберется.

    Вообще, чем глубже погружаюсь в рыбьи недра тем больше проблем и несостыковок. Что-то можно исправить, что-то уже нет. Вообще много моментов связаны с существенными отличиями модели от оригинала и неочевидными моментами с размерами.

    Вроде как самая большая минька в вахе....а может и в принципе среди настолок (из тех, что официально выпускали). Большая, местами несуразная и ...героик скеил.

А если посмотреть на неё с поправкой на реализм?!

      ...и тут еще нет Мрии, которая 84х88метров. Как-то даже не впечатляет, вообще у вахи какой-то приземленный гигантизм.

    К чему я это? Ну, может к тому, что какая-нибудь статуя свободы из охотников за привидениями или условный Евангелион могли бы надавать по жопе самым большим боевым наземным юнитам Вахи. Полагаю, можно считать, что такого рода "рамки" в пределе размеров боевых машин прибавляет очков реализма.

    Что сказать в целом? Хотелось бы пожать ручки тем людям которые дизайнили Тау, у них была идея и они ее придерживались. В той же Манте все вполне продумано на уровне того, как она могла бы работать существуй в реале. Вообще, для ценителей, ГВ могли бы ближе к концу каждой редакции выпускать отдельно полухудожественное описание движухи, которая произошла и набор артов, скетчей и прочего. У ГВ какая-то напряженка с официальными артбуками, уверен, у них модельки минек рождаются не из одного и не из двух набросков-референсов, да и вообще достаточно интересная подноготная у того, как 2д рисунок превращается в модель, а потом потрошится на фрагменты и превращается в литник.

     Что у Манты плохо, так скорее всего то, что первый макет делался с поправкой на дизайн и упрощение производства, не продумывая как бы работали некоторые моменты. Да, это вроде как просто грузовой шаттл, прилетел, разгрузился и вжух, на орбиту. Однако, в реалиях псевдо-реализма вахи, Манта - это и десантный шаттл, и доставка грузов, и высадка с орбиты больших сьютов, заготовок зданий...и если можно представить как спускают с орбиты Сюрджа и Таунара, там вместо модульного поддона-ангара ставится некие рамы, а вот как с орбиты спускают средние сьюты? Гост и Риптайд не влезут в базовый ангар,. да и Коммандеру там тесно...эх, было бы интересно увидеть каноничный вариант....да и в принципе варианты компоновки Мант, все же у этой рыбки и зубки есть. Да и учитывая существование такой вариации Касатки как Рыба-скорпион - а это сверхтяжелый ракетный танк. О нет! Я почувствовал возмущение в силе! Раз Михаилу не нужна еще одна Касатка, то ему необходима Рыба-скорпион!

     Напрашивается вопрос, какие тактические цели и какое оснащение может быть у Манты. Бомбер? Да без проблем. Малый авианосец для дронов? Да без проблем, в Манту влезет может и два десятка Ремора-дронов, а тактических дронов 60-80, при соответствующем оснащении внутренних помещений. А мощи реакторов может хватит и на двойной комплект вооружения Таунара.  Да и помимо непосредственно боевых задач, Манта может быть и командным центром и посольским кораблем и ремонтной базой. Увы, не так много каноничных появлений в тех или иных источниках. Из недавнего, у Манты было камео в Эксодите...но как по мне, высаживать с орбиты пару киллтимов из стелсов в 3х Мантах...не самое разумное решение, а учитывая, как эти Манты кончили...совсем грустно.

    Ок, воды налил, а теперь можно пару слов по существу. Ангар, именно он шел на очереди.

И так, было:

Переработано:

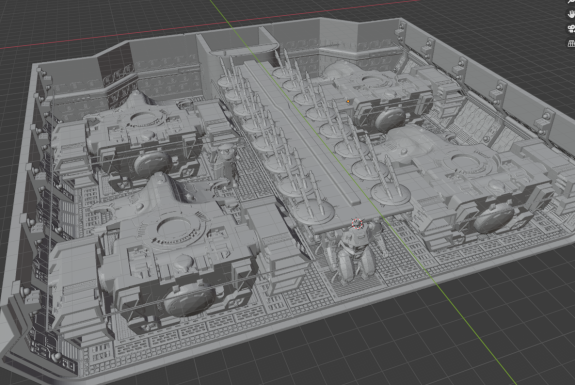

Ну и сейчас:

Немного подробнее:

Пол выложен традиционной для тауситов квадратной плиткой...как они об нее копытами не запинаются...ну наверное я чего-то не понимаю, так или иначе этот элемент повторен во всех помещениях.  Также на пол добавлены различные элементы которые разделяют помещение на отдельные мини секции.

Далее идут решетки, на которых стоят Фиши. Может и не заметно, но некоторые решетки чуть более утоплены, и их расположение соответствует расположению шасси у Фишей.

    Сейчас это не сделано, но вероятно под решетками будут магниты....однако нужна переделка шасси у фишей, да и не уверен, что они там хоть когда-то появятся, а если и появятся, по вероятно не потребуют фиксации, поэтому возможность установки предусмотрю, но их скорее всего не будет.

     На стенах...Уф....Подбирал референсы и в итоге получилось это, так или иначе не голые стены. На верху еще осталась полоса без чего-либо, однако там позднее будут еще ряд доработок, о них позднее.

     Референс на эти вертикальные ребра взят из того самого Эксодита.

     Кризисы....а с ними столько вопросов. Их там 8...на одной "рельсе"...спорно...вообще тут можно увидеть много нюансов. Видите ли, этот ангар - поддон способен выдвигаться и опускаться вниз... Как это устроено и зачем...не представляю в общем то.

     Тут и референсов в интернетах не нашел, как оно у настоящей манты и...а зачем эта функция? В чем проблема? А в том, что "манты" без поддона не существует, так как и на дне имеются шасси да и при наличии подставки, она будет упираться именно в это дно. Так что...это может и полезная функция, чтобы залезть внутрь, однако, она не будет использоваться.

    Да, это один из моментов, который требует доработки. Делать физические шарниры и защелки не хочу, магнитить? Так там должны быть магниты, которые должны выдерживать всю Манту. Необходим некий удобный многоразовый способ фиксации, и чтоб оно случайно не отвалилось. Рассматривал вариант маленьких мебельных направляющих, однако вариант не окончателен.

      Увы, все слишком заимосвязан, как оказалось, есть существенные сложности поделить Манту на модули и постепенно делать их печатать. Например, чтобы начать делать верхнюю палубу надо определиться с высотой ангара, его надо занизить, чтобы чуть опустить "потолок", толщины которого по умолчанию не хватает, чтобы влез трап, сам ангар крепится не к верхней палубе, а к крыльям...верхняя палуба теперь зависит от уже напечатанного носа, так как он уже напечатан...А теперь накинем гемор, на который я подписался - подсветка...

     Откатимся чуть назад, рельса с Кризисами:

    Вместо одной рельсы их сделал две:

    Это позволит без особых проблем установить кранштеин и зафиксировать кризисов, например на магниты в их движках на спине.

В оригинале все чуть грустнее... не уверен, что стоило это повторять

       Кризисам полагаются по паре дронов и для них как раз есть удачное место по бокам от рельсы:

      С антеннами они само собой не влезут, или их подрезать или убирать, но для наглядности пусть будет так.

      Не представляю, как оригинальная рельса держала вес 8 кризисов, наверное посредственно, я же не хочу повторять, потому в центре будет проходить 4мм латунная трубка для армирования:

     Ну и...эм....не знаю как этот элемент именовать, полагаю это некий эквивалент кладовки и лифта:

      Я же позволил себе немного сымпровизировать:

     Тут имеется место оператора ангара, отвечающего за загрузку, выгрузку, десантирование и т.п. Оставлено достаточно место для платформы лифта, которая опускается с верхней палубы.

А что там по свистоперделкам? Все будет!

На полу будет подсветка посадочных мест Фишей, на стенах 3 ряда светодиодов, красный синий и белый, светить это будет как-то по очереди отображая тот  или иной эффект: все нормально (белый), тревога (красный) и высадка (синий). Фиолетовым отобразил расположение проводов. На половине высоты стены имеется кабель-канал, в который будут уложены все провода, тянущиеся к "хабу" в "будке".

    Под всеми кризисами решетки также оснащены красной подсветкой тянущейся под полом и синяя подсветка на "рельсе" с проводкой под съемной крышкой.

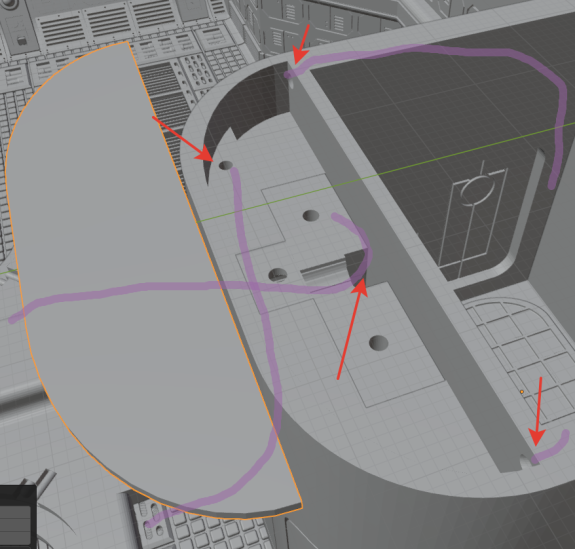

     Все провода сходятся в небольшой полости под крышкой "будки".

    Рельса будет скорее всего съемной....по многим причинам, как минимум чтобы покрасить и не сломать в процессе, фиксироваться будет на болты. Соединение с подсветкой будет разъемным, крышка будет на магнитах.

     Казалось бы, полная загрузка и все готово, но...нет...

Вот вам первый и не самый большой "камень преткновения". Дверь!

Помимо того, что она должна быть составной: Небольшой трап, который отбрасывается вниз, есть еще и основная часть поднимаемая вверх:

В чем вопрос? А в том, что не очевидно, как крепить трап и обеспечить его подвижность, а сама дверь завязана на крышу ангара - которая по совместительству  пол верхней палубы. Так или иначе, проработал варианты крепления и обеспечения подвижности дверей и остановился на небольших петлях для шкатулок:

Заказал несколько вариантов на пробу, надеюсь что-то получится применить. Ну и магниты никто не отменял.

Ну, как отмечал выше под вопросом способ разъемного но надежного соединения ангара с остальной частью корабля, а вот уже от этого будет зависеть способ соединения элементов подсветки ангара с контроллером в носу Манты. Вероятно там будет некий магнитный контакт или независимый источник питания.

Ах да, совсем забыл 3 момента:

1. Аварийная лестница с верхней палубы вниз, которая как бы есть, но под рукой нет актуального файла, в ближайшее время дополню.

UPD:

Во! Стремянка! Не забыть бы сделать на потолке соответствующий люк.

2. Нет внешних элементов подсветки, однако это один из моментов, которые будут решаться когда будут решены вышеобозначенные проблемы и более или менее проработаны остальные элементы (крылья и верхняя палуба), чтобы понять чего и где не хватает, так или иначе инфраструктура для прокладки проводов уже есть, так что навтыкать можно что угодно.... А может я зря сидел с этим ангаром, сделать его закрытым ...поставить генератор тумана чтоб дымил из днища...тоже интересный вариант...зависит от того, чем будет Манта....можно же и как терреин со всей внутрянкой использовать...ролевку разыгрывать в стиле "убийства в восточном экспрессе". Ну или оформить как диараму, накидать внутри всякго, кастомный экпипж и прочее. Ну или забить, напечатать болванку как она есть и будет очередной скучный пылесборник...Нууу....нет, последнее - не вариант!

Как минимум, придумаем какой-нибудь ивент с поименованным кастомным экипажем из подписчиков ТФЕ.

3. Армирование ангара...вообще стенки  у него 4+мм...мяжелый, зараза и толстый, вот только весь остальной кораблик - не пушинка, а вся нагрузка на дно... Вот пока и не решаюсь. Вероятно вдоль дна будут полости под 10х1мм алюминиевый профиль прямоугольного сечения, может все те же латунные трубки. Так или иначе это вопрос более поздних доделок, когда ключевые моменты крепления и формы будет решен и настанет этап члененки для печати...
