Ниже будут рассмотрены некоторые моменты, на которые следует обращать внимание при выборе моделей для печати, подробного гайда пока нет, но постараюсь привести пару наглядных примеров.

     В рамках статьи я вольно буду обзывать ключевые закачки Та`унара так: Рельса - это собственно его рельса и кассетные ракеты на спине. Нексус - здоровенные ракетные установки на спине. Пульс драйвер - это 3 большие бабахи на спине.

     На чем была брошена модель Та`унара? Было целиком тело, пульс драйвер и все варианты рук.

     К этому моменту подоспела модель Нексуса. Казалось бы, найти рельсу и будет полный набор?! Увы, была цель сделать модельку Та`унара тиражируемой и пара людей уже неторопливо ожидают своих лордов войны.

    Основная проблема - тело, это 2 массивные детали, которые попросту не сходятся без гравера, пилы и пол литра цианакрилата. Работа над ошибками!!??!! В процессе первой печати выявлено множество мелких недоработок, ноги я уже "перебрал", с ними проблем нет, оставляем! Суммарно на доводку тела ушло часов 70, в основном это были попытки понять, как оно будет лучше. Закончилось тем, что геометрия тела была переделана на 90%. Вероятно, было бы проще вообще сделать с 0, будь у меня смоляной оригинал, но его нет и приходится ориентироваться на имеющиеся модели, видео и фотографии, которых весьма мало.

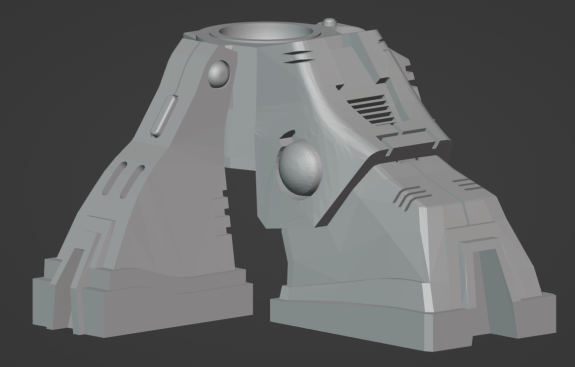

     Рассмотрим членёнку модели Форджи:

    Рассмотрим членёнку оригинальной 3д модели:

     Моя версия:

     Автор первой версии 3д модели поделил корпус под печать на мелких принтерах, однако имелись колоссальные проблемы со сходимостью деталей, также имелись существенные сложности сделать их пустотелыми. Эта члененка оптимальна и детали влезают в область печати малых принтеров, но!
     Как я уже отмечал в одной из статей про печать, у деталей есть "черновая сторона" (сторона детали, обращенная к платформе, детализация черновой стороны страдает и от следлв поддержек и от "замыливания", при печати эластичными смолами, эти проблемы рассмотрю в отдельной статье) и уже на этапе печати первой версии тела Та`унара было определено, что целесообразнее всего печать тело, сделав "черновой стороной" стык груди и спины, при этом страдают "турбины" находящиеся на спине и обращенные вниз при печати, также, Та`унар "знаковая" модель для армии и сделана опция: возможность заменить символику на груди на символ своео септа. Дополнением к члененке является реактор на спине и визор на груди, их будем печатать отдельно. Так мы незначительно усложняем члененку, но в то же время упрощаем себе пост обработку и повышаем детализацию.

    Также использовались фотографии оригинальной модели ГВ, чтобы попытаться вернуть отдельным элементам первоначальный вид, взамен авторской отсебятины.
     Далее, важный и ключевой момент, свойственный и оригиналу ГВ и 3д моделям: отсутствие возможности магнетизации орудий на спине.
     Эксперименты с корпусом первой версии показали, что для нормального удержания пульс драйвера нужны магниты не хуже 10*6 в корпус и 12*2 в крепление орудий. С таким расчетом сделан редизайн спины. В качестве дополнительных опорных элементов выступают небольшие ребра жесткости на спине, образующие с орудиями сцепку "шип-паз" и дополнительные магниты 4*2 препятствующие качанию орудий или некорректную их установку.
     Место установки орудий на спине моделилось с учетом имеющихся креплений пушек и учитывало, что для разных закачек крепления немного различно устроены.
    Теперь задачка: "найдите 10 отличий и где тут дофига часов ковыряний". Первая картинка - оригинал, вторая - моя переделка.

Просто общие виды.

Спереди:

Сверху:

Сзади:

Врешь ты все, одинаковые они!!! Ну да, одинаковые и все же.

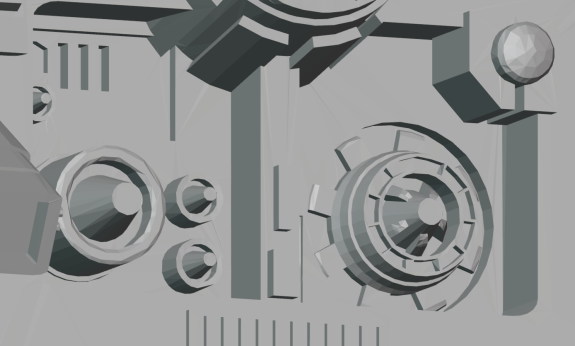

     Даже не знаю с чего начать разбор, у литого парня тут вообще другие элементы, но не суть, Если подумать, не важно, какую детализацию пихать на "плоские элементы корпуса", пока оно вписывается в стилистику. после покраса это будут "загадочные технические штуки которые выделятся проливкой и хайлайтами на гранях".

     В общем, смысл такой: минимальная толщина и высота "стенки" и минимальная толщина и глубина впадин. Оптимально - 0,5мм, значение выведено, когда я моделил первых дронцов Тау, всем моделям Тау свойственны этакие канавки, так вот. оптимальная ширина и глубина канавки 0,5мм, можно уменьшить до 0,4 и даже 0,3 для самых мелких моделей и пехтуры. Но для техники именно 0,5 или чуть больше.

     Почему?! Все просто, более мелкая детализация и элементы вполне себе пропечатаются, но могут легко сломаться, может быть легко залита клеем при сборке, да и банально грунтовкой или не самым толстым слоем краски.

Да, намеки на впадины и выступы останутся, но придется их вручную выводить, драйбраш уже не сработает. Из этих соображений сделаны более толстые стенки у турбин, более широкие впадины. Некоторые плоскости корпуса сделаны ровнее.

     Продолжается тема впадин и выступов, редизаин нацелен на избавление от неровностей и угловатостей, также глубина впадин сделана одинаковой. Слишком глубокие впадины - тоже плохо, ведь из них и смолу вымывать сложнее и красить их менее удобно.

     Голова...тут просто попытка быть ближе к оригиналу, все же то, что предложил автор это большая плоская и странно детализированная голова.

    А тут очередная попытка в HD-переиздание. Главный спонсор - моделька сюрджа. :)

     И опять же, стоит обратить внимание на реактор, там есть такие тоненькие стеночки, принтер то с ними справится, а смотрятся они уж очень тонко и их можно сломать е очень аккуратно ткнув кисточкой.

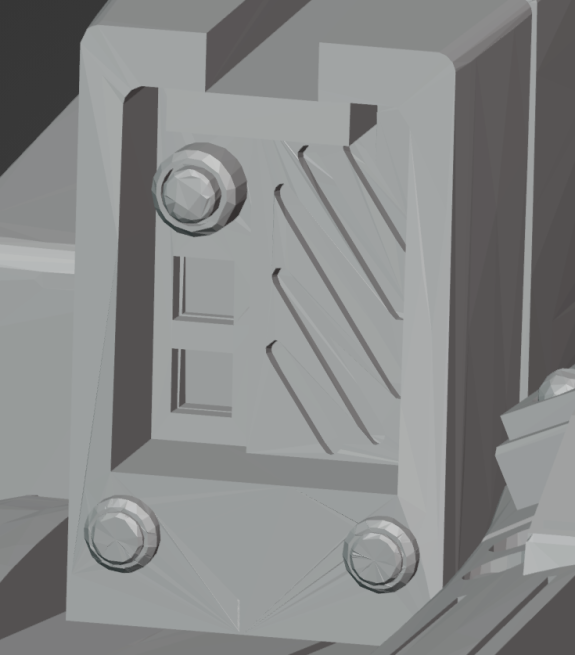

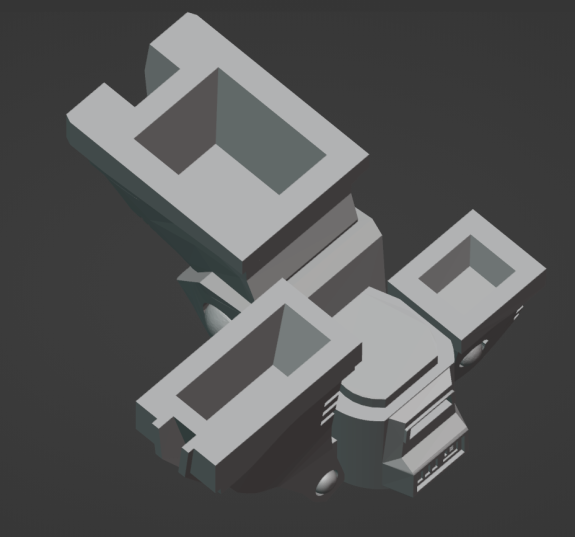

     Вот, наверное главное, ради чего все было, посадочное место для орудий.

 Да, с оригинальным я тоже справился, но...квест был не самым простым (я уже писал про него в прошлый раз, но повторим):

Шаг 1. Выяснить какой магнит удержит пушки. Подобрал перебором.

Шаг 2. Сделать отверстия под магниты. Алмазная коронка для стекла и плитки в помощь!

Шаг 3. Выровнять площадку. Гравер + напильник.

Шаг 4. А как это приклеить и чтоб держалось? О, а тут задачка сродни сборке кораблика в бутылке. Нельзя просто обмазать магнит клеем и поставить, это...большой магнит и ему нужно хорошую фиксацию. Тааак вот, я же в первый раз печатал не оригинальный корпус, а уже переделку, так что вся спина была одной деталью в процессе печати запоролась детализация передних турбин, ну так я их обрезал и напечатал отдельно, а те что были спилил. И вот, через эти маленькие окошки я прицельно капал супер клеем на зафиксированный снаружи магнит, а потом палочкой обмазывал суперклей-гелем. Один раз такое сделать еще норм и подогнать под одно крепление. Надо не только Пульс драйверы магнитить, но и рельсу и нексусы, а там не получится адекватно сделать посадочное место, которое было слеплено из супер клея. Так что, вот, редизайним с расчетом на то, что сюда должно без допилов встать все закачки.

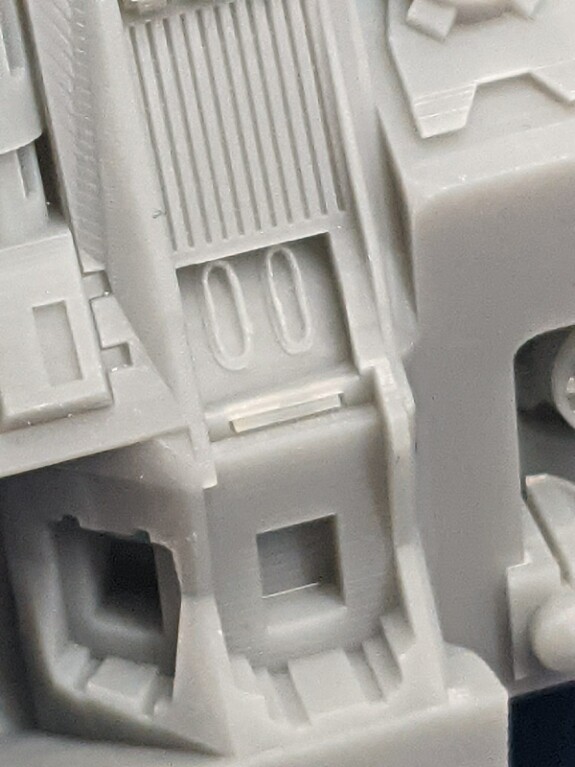

     А это где-то под грудью, типовая лажа с шириной стенок/впадин.

     Эй! но тут же однозначно та же самая геометрия?! Так?!

     "Есть многое на свете, друг Горацио, что и не снилось нашим мудрецам!"

     Я точно помню, что эти части ковырял 2 часа, но что там менял - не помню, или это было в другом месте...они так похожи...

     Грудина, вроде бы аналогична, но местами сделано более сглаженно, некоторые борозды сделаны ровнее и т.д.

    О, типичный элемент который просто сделан аккуратнее и ближе к оригиналу, а еще именно по деталям турбин проще всего отличить оригинал Та`унара от 3д печати, а то в покрасе это не всегда очевидно.

    Нексус. Опять же, по памяти я его ковырял, а сейчас сравнил и не нашел
существенных правок. Наверное попутал с тем разом, когда из нексуса делал пусковой контейнер для Бродсайда. Его вы можете увидеть у Михаила на Астрокрабе. А тут...в паре мест канавки расширены и все...

    Ну и крепление на спину переделано под мой вариант магнетизации.

    Где рельса, Лебовски?
    На просторах интернетов найдено целых 3 варианта:

1. Низкополигональная хрень.

2. Кто-то сотворил арт-проект но исходниками не поделился.

3. Смоляной апгрейд на брода, но саму рельсу продавали, на нее честно скинулись.

     Прям так сразу ничего не подходит, как минимум, нужны размеры и детали.

     Что делать?!
     Картинки в интернете!?
     Нет удачных ракурсов.

     Ищем по знакомым, у кого есть фотографии человека паука!!! То
есть рельсы Та`унара!
Нашелся знакомый знакомого!

     Есть не все ракурсы, но то, что есть - идеально! На запрос доп фото был риск получить только дикпики, так что дополнять будем картинками из интернета и имеющимися моделями. Главное в этом деле - знание размера с точностью +\- миллиметр.

     Про моделирование по фоткам расскажу позднее с чем-нибудь
попроще.

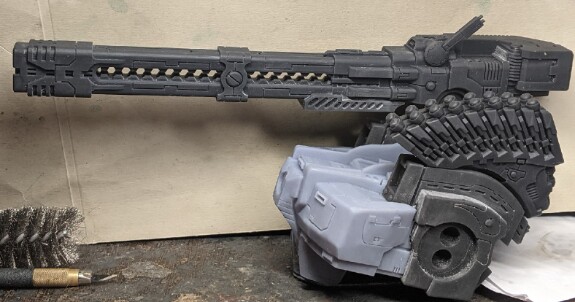

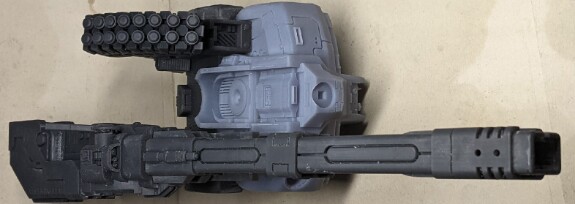

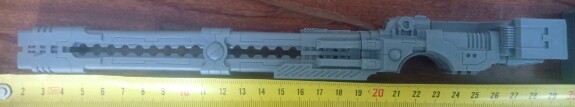

     Итого, скомпилировав все, что есть, у нас получается... наверное самая большую пушку в вахе из существующих.
    К рельсе прилагается пусковой контейнер и....
     Давайте ещё раз. *Звук перемотки* с ним всё также, он одновременно проще и сложнее. Сложнее в том плане, что хреновы ракеты ставятся с малюсеньким зазором в итоге, когда склеивал все меши для того, чтобы сделать пустотелым, все пошло не по плану и правил модельки часа 4...

Кстати, из моделей, наибольший вклад внес лоу поли таунар, автор делал вполне себе по размерам.

В общем, готово. В печать!

   Ииии...меня подвела смола, замешал я тогда смолу которой печатаю обычно и АБС-подобную, которую купил по низкой цене....Спустя 3-4 таких вот провала я решил посмотреть ее свойства. как выяснилось, она низкореактивная и время засветки надо увеличить. Тем не менее рельса почти не пострадала, там пришлось чуть нарастить один уголок, который "слизало".

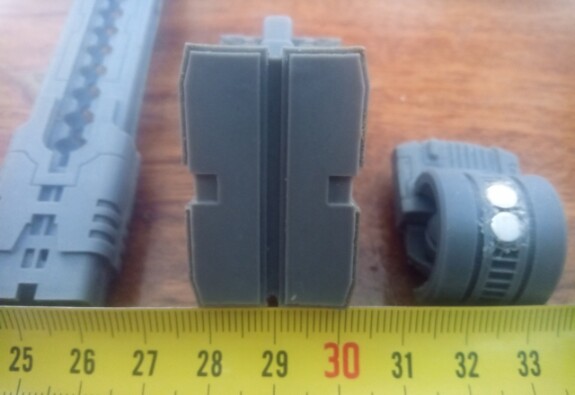

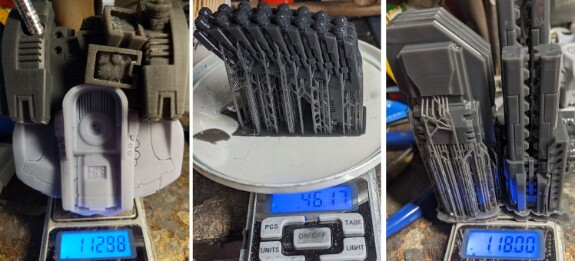

    А еще немного занимательной статистики, касательно массы пустотелых деталек.

И целый самолет для сравнения.

     Есть все закачки, казалось бы всё? И да и нет.
    Делаем работу над ошибками с плечами. А ещё...СМСками....Менаем бурсты на более модные. Ничего интересного,  вкусовщина.

     Печатаем обновки, на засветку и...."до лучших времен, брат". Где-то 5 месяцев модель лежала на подоконнике.
     Ноги...Да, благодаря ученым мы знаем, что ноги- это атавизм и примитивный механизм перемещения, но по ТЗ есть, точнее проблемы всплыли в ступнях. Проще было сделать с 0, но надо тогда слишком много продумывать.

      Давайте еще раз....Найдите 10 отличий?!

     Чуть аккуратнее, чуть толще в неподвижных подобиях шарниров.

    А вот и инновация! так и прочность сохранится и вес уменьшится и клеить такое удобнее, чем совершенно плоские огромные подошвы. Ступни модифицированы ровно перед тем, как модель выложил...по идее я еще не печатал их в таком виде, надеюсь обойдется без проблем.

    А теперь главная причина, почему Та`унар лежал в коробке примерно год: была идея базы...

    Ставить на грязь - скучно, на подбитый танк - банально, но...я ж инженер
без вкуса но пытаюсь в пафос. Так и получилась бессмысленная и беспощадная, как безвкусная обнаженка в аниме-гаремниках, база.

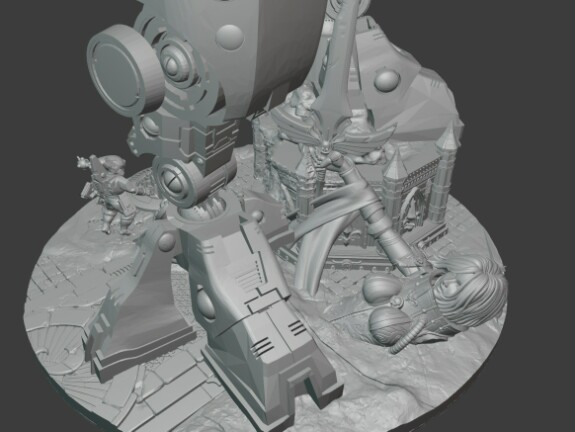

    Статуя имперской святой, чей постамент попирает нога могучего Та`унара, а сама статуя разбитая но не сломленная лежит на земле, обратив свой лик и меч против мнимого архиврага, выражая ненависть к ксеносам и неприклонность имперского кредо. (ага, именно такое ТЗ я себе выдумал).

    И вот, выдалось время собраться с мыслями и соорудить и базу.

    Ок, ключевые элементы определены. Надо дополнить образ. Что-то я не уверен в своем познании лора тау, но Та`унар не создает впечатление боевой единицы, наступающей в первых рядах, это скорее элемент оборонительной линии, обложенный дронами, турельками и прочим тауситским террейном, который из тыла армии хреначит на всё видимое поле боя.

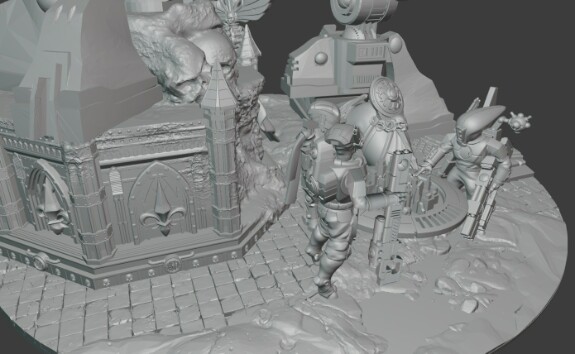

     Так что вполне уместно под его задницей устроить полевой командный штаб. Этакий голографический стол с полем боя и несколько командиров: импповизированный пилот самого Та`унара, Шас`уи пассфаиндеров и Фаерблейд.

     Проведено испытание на фокус группе.

     Итог: Не, ну а что так скучно?! Надо накидать побольше лизунов на "военный кулер" (интересно, кто-то еще помнит этот древний мем?!).

    Специально замоделен Стелс сьют с открытой кабиной и башню с маркерлайтами. И еще присыпем дронами. И готовим трупы сорориток, если все еще мало пафоса. И еще нужен инженер касты земли, представители касты воды и воздуха, ах да, не забыть эфирного на дроне и вообще это это все будет подставка для Манты!

    Фокус группа приняла коллегиальное решение, что даже так - перебор. Ну все! Манта отменяется!

    Оставляем как было до этого...

    Вообще, отдельная тема - пехота Тау. Их так никто нормально в 3д и не слепил. Я собрал из кучи всякого, но....до идеала далеко. Нытье про пехоту Тау, почему оно плохо и как сделать хорошо, будет еще когда-нибудь.

     Что по итогу? По итогу, оно в авральном режиме собрано и отправлено Михаилу. Теперь это его беда. Ждем следующих хобби стримов на ТФЕ с Та`унаром.
