Базис Скрипт. Нанесение кромки на панель с помощью скрипта

Здравствуйте, уважаемые коллеги,  мы
продолжаем наш курс по изучению Скриптов в Базис Мебельщике. Сегодня мы разберём
нанесение и работу с кромкой посредством скриптов.

Как мы проходили ранее

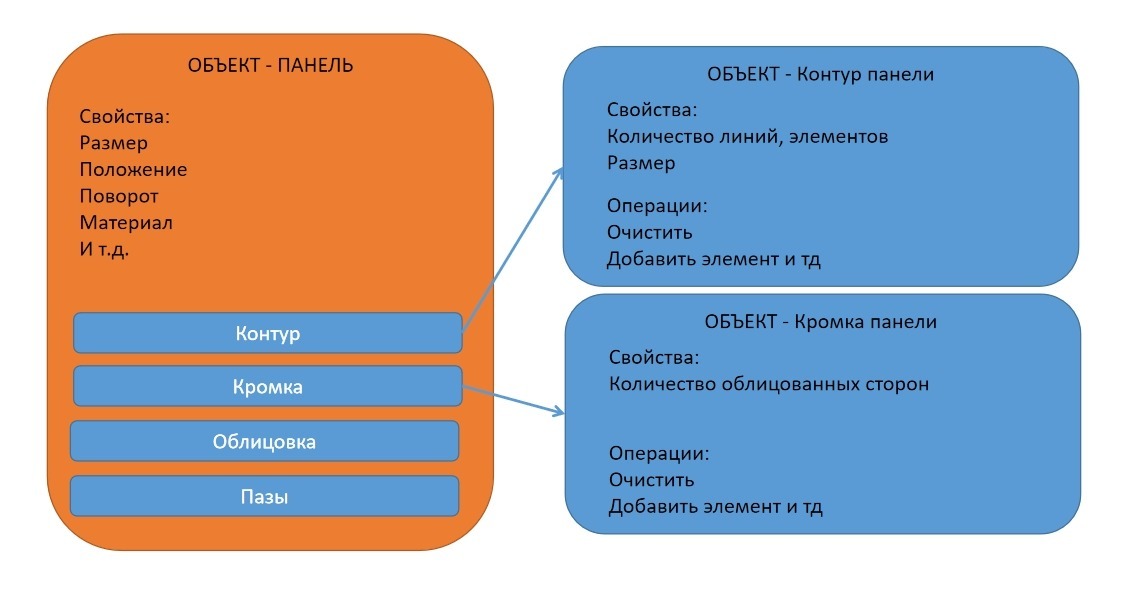

– Панель является объектом, включающим в себя ряд свойств, методов и объектов.

Одним
из объектов входящих в панель – является объект Butts – кромка панели

Когда мы, любым
известным для нас способом создаем панель – она появляется в модели без кромок.
И нанесение кромки требует отдельных действий

Давайте создадим
панель и попробуем нанести на неё кромку

Мы создаем переменную – панель,
размерами 500 на 300 мм

Далее, упомянув переменную и
поставив точку – ‘.’ Мы получаем доступ к свойствам и методам данного объекта.
И на первом месте находим нужный нам метод – Накатать кромку на элемент

Метод – функция, которая имеет две
переменные

material – какую кромку мы будем накатывать

elem – на какой элемент контура, какой торец панели эта кромка накатается

Разберем пока вторую переменную

Для начала, рекомендую установить
настройку

Контур панели, при редактировании,
представлен плоской замкнутой фигурой из линий -

Каждая линия, дуга, окружность –
отдельный элемент, под своим номером, но так как набор элементов в контуре
является массивом (говоря на програмистком языке) порядок номеров начинается не
с  1 (единицы), а с 0 (нуля)

Первый элемент – 0

Второй – 1, Третий – 2, и тд

Но как понять какой элемент первый?

Тут работает правило. На стандартной
проекции, в режиме редактирования первый элемент – нижняя линия является первым
элементом (но это применимо к панели построенной стандартными методами, если мы

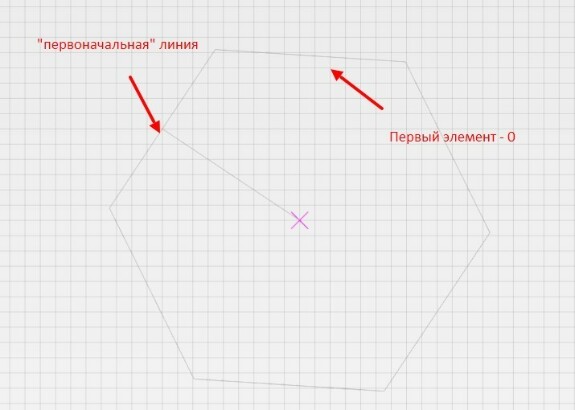

отредактируем контур панели, удалив старый контур и добавим допустим много
угольник – в данном случае первый элемент будет слева от «первоначальной» линии,
и другие частные случаи)

Но если при редактировании контура
первоначальный элемент остается нетронутым – при любом изменении контура и
количества элементов – первый элемент останется первым

Теперь как нам найти другие
элементы – тут все намного проще – элементы идут по порядку ПРОТИВ часовой
стрелки

  Теперь вернемся к первой переменной – material

Данная переменная является не простым
значением, будь то число или текст, а полноценным объектом – со свойствами и
методами

И данный объект создается пунктом
меню

Добавим данный пункт в наш код, и
присвоим ему переменную  - butt

Теперь добавим на нашу панель
кромку

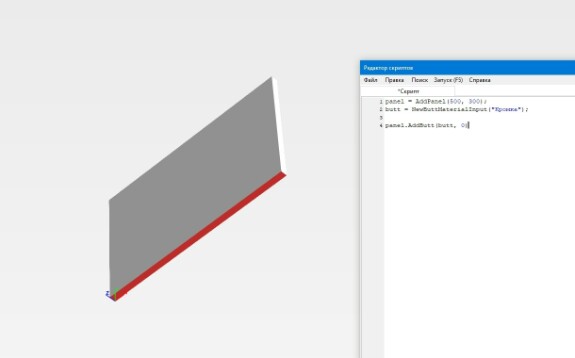

Получим результат

Панель размерами 500 на 300 мм

И кромка на нижней грани, так как
при открытии редактирования контура – нижняя

Также у объекта панели есть
свойство – Butts

Содержащее информацию о нанесенных
кромках панели

Add() – функция добавления
кромки на панель.

Данная функция в 8 версии Базис
Мебельщика недокументированная, и её использование сопровождается некоторыми
сложностями, так как все свойства новой кромки (наименование, толщина, ширина,
подрезка, элемент контура и тд)

Но в версии 2021 – функция уже
документирована

Вкратце использование данной
функции выглядит следующим образом:

Следующий пункт свойства Butts – собственно сам Butts – массив содержащий в себе каждую
нанесенную кромку. Доступ к определённой кромке осуществляется при помощи
квадратных скобок (как и у обычного массива)

panel.Butts.Butts[0] – первая кромка

Прошу заметить что в данном случае
индекс кромки в массиве никак не связан с индексом элемента контура, а просто
берет кромку по такому порядку, в каком она была нанесена.

Можно сократить код просто убрав Butts и получится более простое сочетание panel.Butts[0]

Таким образом мы можем получить
доступ к информации о кромке

И третий пункт свойств – Count – просто число, количество нанесенных кромок на панель

Работа с кромками через скрипты
достаточно не банальное занятие. И для полноценной работы необходим опыт,
сноровка и некоторые «тайные» знания – в частности, удаление кромок

Но более подробно о тонкостях
работы с кромкой мы поговорим позже.
