Заглушка дверного замка BMW - деталь создана при помощи Аврора-планшета и приложения Cascade Studio 3D
json
заглушка дверного замка BMW.json2.75 Kb
stl
заглушка дверной замок BMW на печать.stl52.27 Kb

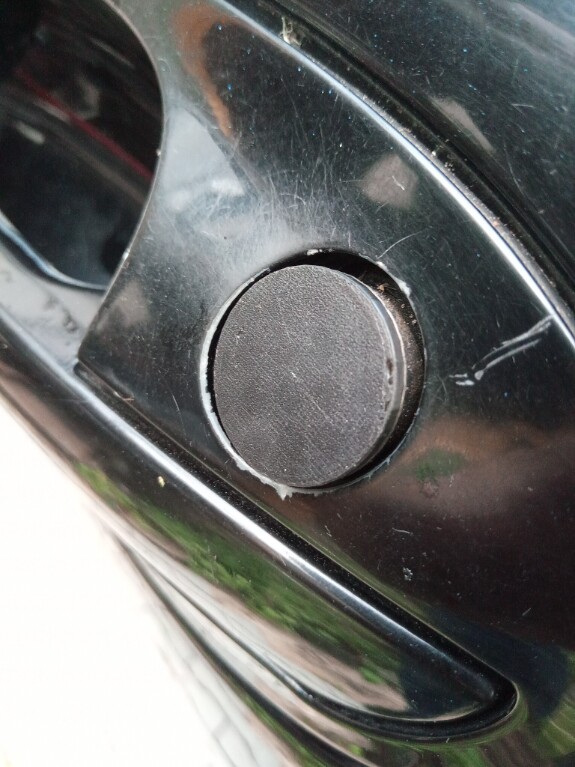

Для прикрытия поломанного дверного замка старого автомобиля BMW (полный износ посадочного места внутренней защелки замка, вылетает, ремонт там достаточно трудоемок) создал на Аврора-планшете F+ Lifetab+ при помощи приложения Cascade Studio 3D заглушку. Заглушка была напечатана на фотополимерном 3D принтере Anycubic Photon Mono 2 (смола Anycubic Standart Resin черная). Сделано это было ещё в прошлом году, заглушка до сих пор служит, благодаря заглушке внутрь механизма замка попадало значительно меньше воды и дверной замок зимой не замерзал.

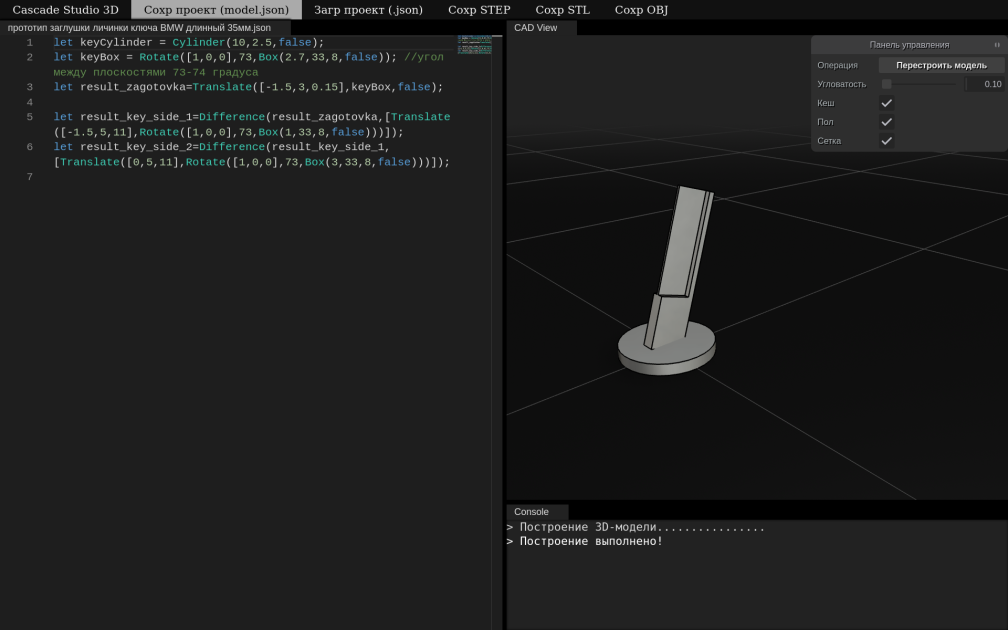

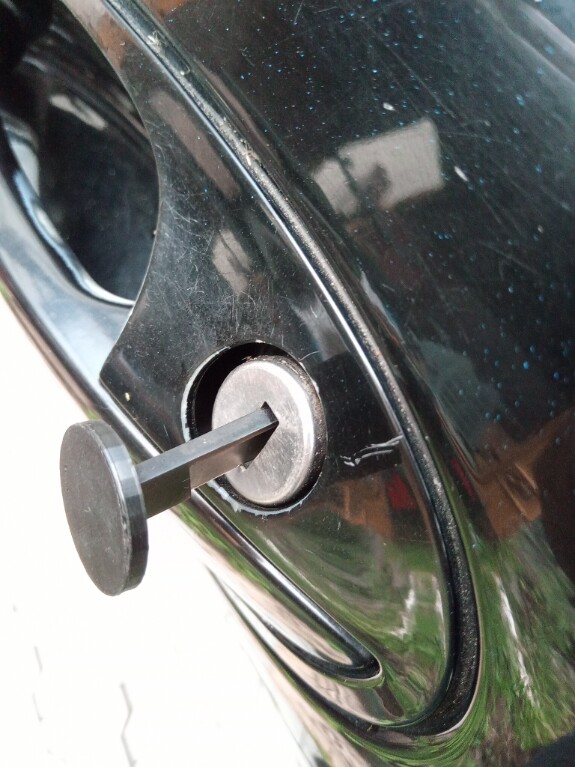

При разработке сначала были сделаны три тестовых образца длиной 15, 25, 35мм, далее протестированы, подобрана оптимальная длина и добавлено утоньшение центральной части:
//первичный тестовый образец 15мм, образцы длиной 25 и 35мм делаются на раз-два-три
let keyCylinder = Cylinder(10,2.5,false);
let keyBox = Rotate([1,0,0],73,Box(2.7,15,8,false)); //угол между плоскостями 73-74 градуса
let result=Translate([-1.5,3,0.15],keyBox,false);

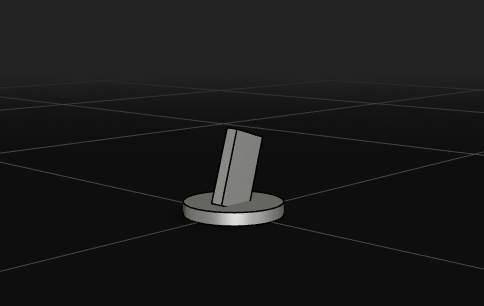

Модель в итоге после всех доработок достаточно простая, уровня пятого класса школы, но тем не менее задачу свою выполняет.
Ссылка приложение на Cascade Studio 3D, для Аврора 5 есть в Рустор:
