Вот по-любому многие сталкивались с ситуацией, что ебешься с предметом, ебешься, а довести его внешний вид до ума не получается. Пластик не выглядит как пластик, металл не металл, дерево не дерево, бетон не бетон и как не крутишь smdi, specular, а все равно какая-то хрень. Не выходит каменный цветок и все тут.

Подставляешь значения для Френеля из ванильных материалов, но и тут что-то идет не так. И что с этим делать - не понятно. По крайней мере - это моя стандартная история, с которой я воевал довольно долго. Что ж, решение для себя я нашел, хоть и гораздо позже, чем хотелось бы. А все дело в том, что внимательней надо просматривать мануалы.

Так вот.

Все дело в блике и отражении на поверхности. В том, какие они, как выглядят. Как преломляется свет и как рассеивается.

За сам блик у нас отвечает specularPower. Чем больше значение, тем больше блик.

За отражения и шероховатости, где их больше, где меньше - specular и карта smdi.

А вот функция Френеля как раз отвечает за то, каким именно будет блик на поверхности. Как будет рассеиваться и преломляться свет. Вроде ничего нового, но остается вопрос: как понять, каким будет этот блик при тех или иных значениях в функции? Лично мне для понимания процесса очень не хватало наглядности. Что ж, решение найдено и оно лежало перед носом.

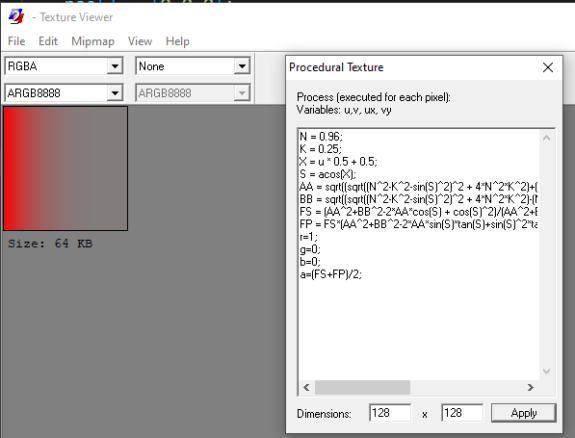

Открываем TexView, идем в File => Generate...

Это окно для генерации процедурных текстур.

Содержимое окна заменяем на

N = 0.969770;

K = 0.0118000;

X = u * 0.5 + 0.5;

S = acos(X);

AA = sqrt((sqrt((N^2-K^2-sin(S)^2)^2 + 4*N^2*K^2)+(N^2-K^2-sin(S)^2))/2);

BB = sqrt((sqrt((N^2-K^2-sin(S)^2)^2 + 4*N^2*K^2)-(N^2-K^2-sin(S)^2))/2);

FS = (AA^2+BB^2-2*AA*cos(S) + cos(S)^2)/(AA^2+BB^2+2*AA*cos(S) + cos(S)^2);

FP = FS*(AA^2+BB^2-2*AA*sin(S)*tan(S)+sin(S)^2*tan(S)^2)/(AA^2+BB^2+2*AA*sin(S)*tan(S)+sin(S)^2*tan(S)^2);

r=1;

g=1;

b=1;

a=(FS+FP)/2;

Жмем apply. Вуаля, визуализация блика

Давайте разбираться, что есть что.

Для этого посмотрим на 6 стейдж в материале с супер шейдером.

texture = "#(ai,128,128,1)fresnel(N,K)";

128 и 128 - размер текстуры в пикселях, которая будет сгенерирована процедурно (она и будет являться нашим бликом).

N и K - значения для функции. И эти же значения есть в формуле выше.

Т.е. мы просто заменяем в TexView значения для этих переменных на свои, тыкаем apply, смотрим что из этого получилось.

Для наглядности в некоторых моментах удобно значение для r оставлять единицей, а для g и b ставить 0.

Может быть с первого раза будет не очень понятно, но чуть-чуть экспериментов и все встанет на свои места.

Эта штука серьезно упростила мне жизнь
