💡Проблема:

Расчет паропроводов - распространенная инженерная задача, которая требует грамотного подхода при ее решении. Чтобы быстро оценить падение давления, изменение температуры и интенсивность парообразования по длине паропровода, а также эффективность тепловой изоляции в рамках экосистемы Ionium разработан специальный бесплатный онлайн-калькулятор (https://ionium.ru/fluids/steam-pipeline).

💬 Особенности:

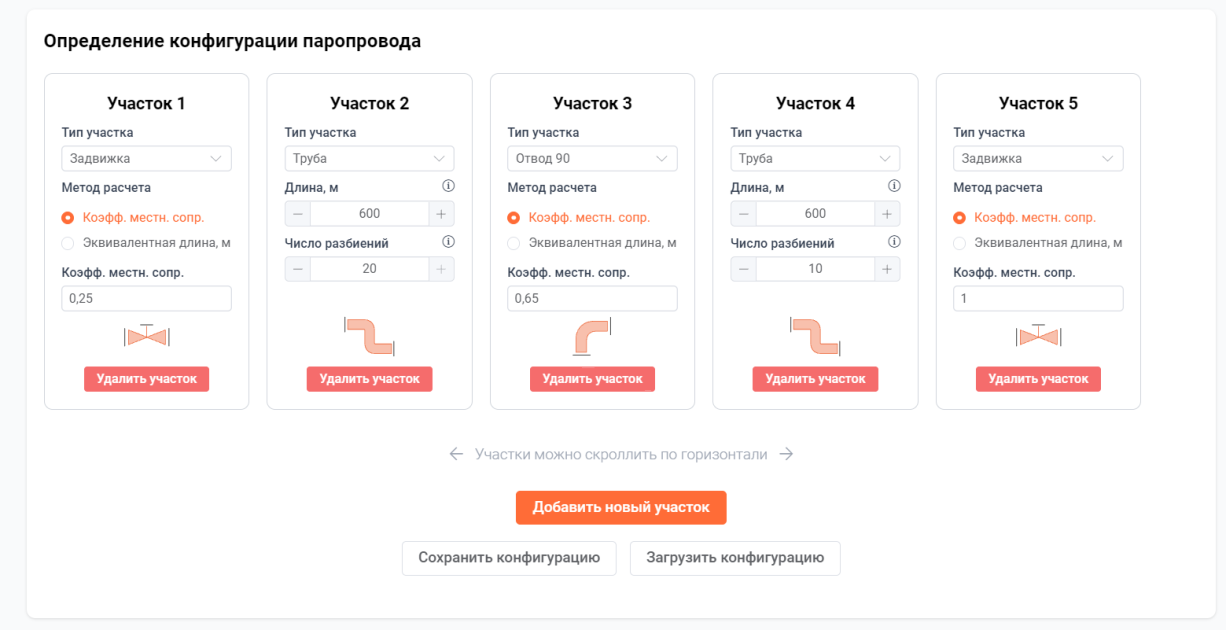

🔸 в калькуляторе можно задать конфигурацию паропровода в формате участков (задвижка, отвод, труба) с указанием необходимых для расчета характеристик (длина, эквивалентная длина, коэффициент местного сопротивления);

🔸 после определения конфигурации паропровода ее можно сохранить для продолжения работы даже после закрытия браузера;

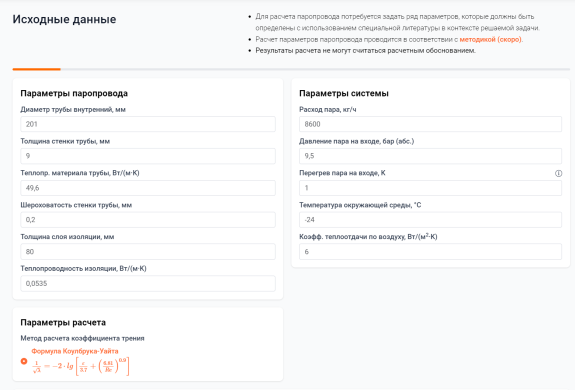

🔸 в калькуляторе используется универсальная формула для определения коэффициент трения в шероховатых трубах при турбулентном режиме течения, при необходимости шероховатость может быть задана нулевой;

🔸 в калькуляторе можно определить условия естественной конвекции и параметры тепловой изоляции;

🔸 высокая точность результатов достигается за счет разбиения трубопровода на участки и их итеративного расчета с учетом изменения плотности / скорости по длине конкретного взятого трубопровода.

❓ Минусы:

🔸 нужно использовать профильную литературу для ручного определения коэффициентов местного сопротивления или эквивалентных длин для учета местных сопротивлений;

🔸 расчетная модель имеет отклонение от аналогичных результатов в HYSYS порядка 10 %, может использоваться только для оценки, а не для расчетного обоснования;

🔸 не учитываются "тонкие" эффекты, например Джоуля-Томпсона или формирование гетерогенной среды.

📌 Результаты расчета:

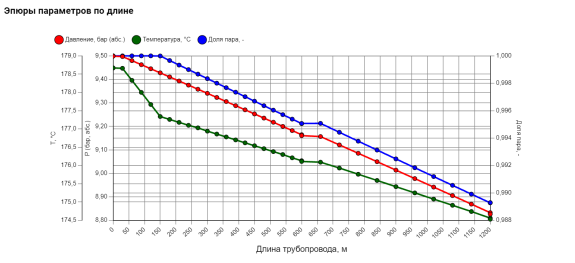

🔸 строятся эпюры распределения температуры, давления и доли пара по длине паропровода в удобном для анализа масштабе;

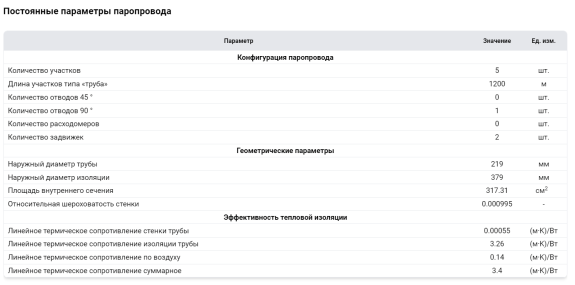

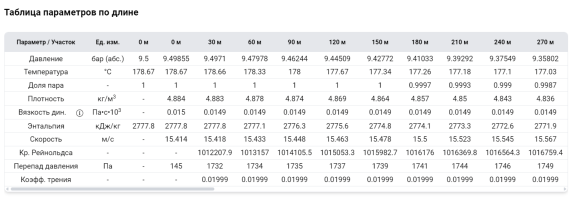

🔸 подробные результаты расчета со всеми параметрами паропровода на каждом участке в формате таблицы.

✔️ В перспективе:

🔸 построение эпюры температуры на внешней поверхности тепловой изоляции;

🔸 автоматическое формирование рекомендаций по переходу на больший калибр трубопровода при достижении скоростей на его участках, выходящих за рамки требований нормативной документации;

🔸 автоматическое выявление факта достижения минимально рекомендуемого расхода при скорости пара в паропроводе менее 15 м/с и выдача значения минимального расхода для паропровода конкретной конфигурации;

🔸 задание теплопроводности изоляции как функцию от средней температуры;

🔸 добавление альтернативных формул для расчета коэффициентов трения;

🔸 рекомендации по назначению коэффициентов местных сопротивлений в зависимости от конфигурации паропровода.
