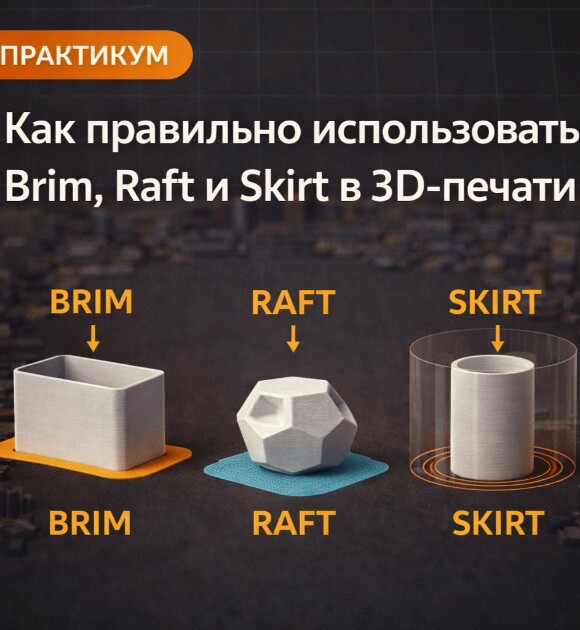

Как правильно использовать Brim, Raft и Skirt в 3D-печати
Brim, Raft и Skirt — это инструменты, которые помогают подготовить модель к печати и снизить риск неудачного старта.
Все три приёма решают разные задачи: улучшение адгезии, борьбу с короблением, прокачку экструдера и защиту первых слоёв.
Важно понимать: это реальные рабочие инструменты, и если понимать, что и когда включать, качество печати становится стабильнее.
Разберём, что и когда действительно стоит использовать.
Skirt (Юбка)
Что это
Юбка — это линии пластика, которые печатаются вокруг модели, но не соприкасаются с ней.
Зачем нужна юбка
Юбка решает сразу несколько практических задач:
- прокачивает экструдер перед началом печати;
- позволяет увидеть, нормально ли идёт пластик;
- помогает выявить проблемы с уровнем стола ещё до начала модели.
Сколько линий делать
Если в начале печати:
- пластик выходит нестабильно,
- есть пропуски или пузыри,
имеет смысл увеличить количество линий skirt — так экструдер успевает стабилизировать подачу.
Draft shield (Защитный кожух) — полезное расширение skirt
Во многих слайсерах на базе юбки можно включить Draft shield (Защитный кожух).
Защитный кожух — это вертикальная стенка вокруг модели, которая:
- защищает печать от сквозняков,
- снижает резкое охлаждение первых слоёв,
- помогает при печати ABS, ASA и других капризных материалов даже без полноценного закрытого корпуса.
По сути, это локальный «мини-корпус» вокруг детали.
Когда защитный кожух действительно полезен
Имеет смысл включать, если:
- принтер стоит в помещении с движением воздуха;
- нет закрытого корпуса;
- печатаются материалы, чувствительные к охлаждению.
Brim (Кайма)
Что это
Кайма — это несколько линий пластика, которые печатаются вокруг модели и прилипают к её краю.
По сути — расширяет площадь контакта детали со столом.
По сути — расширяет площадь контакта детали со столом.
Зачем нужен
Основные задачи каймы:
- удерживать края модели;
- снижать риск отрыва и коробления;
- помогать при печати высоких и узких деталей.
Brim особенно полезен, когда:
- модель имеет маленькое основание;
- есть острые углы;
- используется материал, склонный к усадке (ABS, ASA, PC, PA).

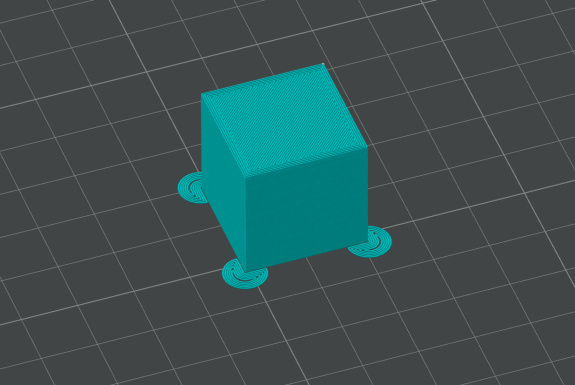

Кайма и «мышиные уши»
На практике часто используют не сплошную кайму, а так называемые mouse ears (мышиные уши) — небольшие круги под углами модели.
Это отличный компромисс:
- удерживаются только проблемные места;
- после печати меньше следов на модели;
- пластика тратится меньше.
Если кайма отрывается слишком тяжело
Полезный приём:
- задать небольшой зазор между каймой и моделью — 0.1-0.2 мм.
Адгезия по-прежнему работает, но кайма снимается заметно легче.
Raft (Подложка)
Что это
Подложка — это отдельная решётчатая платформа, которая печатается под всей моделью, а сама модель строится уже поверх неё.
Когда подложка действительно нужна
Подложка имеет смысл использовать, когда:
- у модели очень маленькая площадь контакта со столом;
- печатается материал с сильной усадкой (в первую очередь ABS, некоторые композиты, PC, PA);
- обычный первый слой и кайма не дают стабильного результата.
Подложка создаёт стабильную платформу и снижает влияние неровностей стола.
Важный параметр — зазор между подложкой и моделью
Критически важная настройка — зазор между верхом подложки и первым слоем модели.
На практике:
- около 0.1 мм — хороший старт.
Если зазор слишком маленький:
- подложка прилипает намертво,
- дно детали портится.
Если слишком большой:
- модель может плохо держаться на подложке.

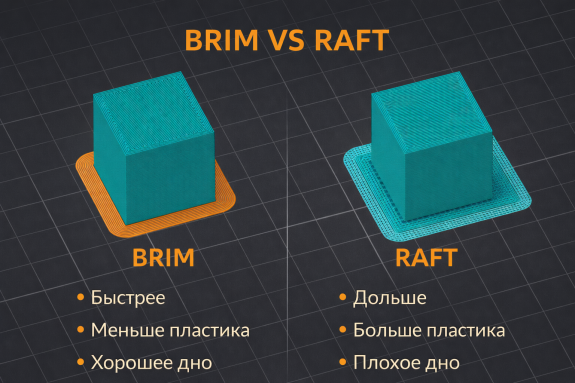

Brim против Raft
Кайма во многих случаях — более удачная альтернатива подложки:
- печатается быстрее,
- расходует намного меньше пластика,
- не портит нижнюю поверхность детали.
Если модели хватает обычного сцепления со столом, но отрываются углы — почти всегда сначала стоит пробовать кайму, а не подложку.
Минусы подложки
Подложка всегда:
- увеличивает время печати,
- расходует заметно больше пластика,
- почти всегда ухудшает внешний вид нижней поверхности детали.
Поэтому подложка — это инструмент для сложных случаев, а не вариант «по умолчанию».
Как правильно комбинировать
На практике чаще всего работают такие схемы:
- Юбка + Кайма→ стандартный вариант для большинства бытовых моделей.
- Юбка + Кожух + Кайма→ хороший вариант для ABS и ASA без закрытого корпуса.
- Подлоджка + Кайма→ для сложных моделей с минимальным пятном контакта и высоким риском коробления.
Типичные ошибки
Не учитывать материал
Одинаковые настройки для PLA и ABS почти всегда приводят к проблемам.
Для инженерных пластиков brim и draft shield часто важнее, чем кажется.
Для инженерных пластиков brim и draft shield часто важнее, чем кажется.
Использовать raft без необходимости
Если проблема только в отрывающихся углах — raft избыточен.
Гораздо разумнее сначала попробовать brim или mouse ears.
Гораздо разумнее сначала попробовать brim или mouse ears.
Игнорировать настройку зазора у raft
Слишком плотное прилегание почти гарантирует сложное снятие и испорченное дно детали.
Использовать слишком маленький skirt
Один тонкий контур не всегда успевает прокачать пластик — особенно на PETG, TPU и не очень свежем филаменте.
Итог
Brim, raft и skirt — это не просто вспомогательные элементы, а реальные инструменты управления качеством печати.
Если обобщить:
- Skirt (Юбка) — контроль старта и стабильности подачи.
- Draft shield (защитный кожух) — защита от охлаждения и сквозняков.
- Brim (Кайма) — удержание краёв и борьба с короблением.
- Raft (Подложка) — крайняя мера для сложных оснований и проблемных материалов.
Понимание, когда использовать каждый из этих инструментов, позволяет значительно снизить процент неудачных печатей и получить стабильный результат даже на сложных моделях.
