КАК РАССЧИТАТЬ РАЗМЕРЫ ФАСАДА ЯЩИКА

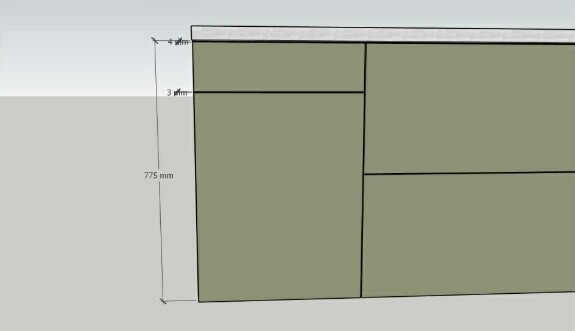

1. Высота фасада

Зазоры между фасадами, как правило, варьируются от 2 до 3 мм. Я выбрала расстояние в 3 мм, т.к. распил циркулярной пилой недостаточно точный. Таким образом я перестраховалась. Лучше больше, чем меньше.

Расстояние между столешницей и фасадом верхнего ящика (или дверцы) варьируется от 4 до 7 мм. Я выбрала 4 мм.

Высота моего каркаса 775 мм. Я хотела, чтобы верхний фасад выдвижного ящика был 140 мм. Это значение у нас исходное. Осталось найти высоту нижней дверцы.

Высота дверцы (мм) = 775 - (4+140+3)= 628 (мм), где

775 (мм) - высота каркаса

4 (мм) - зазор между столешницей и фасадом

140 (мм) - высота фасада выдвижного ящика

3 (мм) - зазор между фасадом выдвижного ящика и дверцей

* Вы можете менять значения исходя из ваших исходных данных.

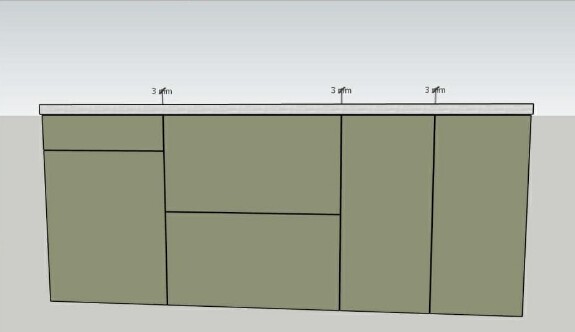

2. Ширина фасада

В случае, если ящик отдельно стоящий, вы можете сделать фасад вровень с корпусом шкафа. Соответственно: ширина фасада = ширине шкафа (внешний размер)

А если шкафы прилегают друг к другу, то тут уже нужно делать зазоры, чтобы ящики и шкафчики беспрепятственно открывались.

Зазоры между фасадами варьируются также от 3 до 4 мм. Я выбрала 3 мм., чтобы везде расстояния были одинаковые.

Ширина фасада = 500 - (1,5 + 1,5) = 497 (мм), где

500 (мм) - ширина каркаса (внешний размер)

1,5 (мм) - половина зазора между фасадами*

* Я выбрала зазор в 3 мм., то есть, чтобы соблюсти этот зазор при стыковке двух шкафов мне нужно сделать отступ у каждого фасада по 1,5 мм от каркаса.

Вы можете не делать зазор между фасадом и торцом каркаса у крайних шкафов (именно с крайнего угла фасада), тогда вычитать нужно будет только половину зазора между фасадами и смещать фасад к краю.
