Александра Золотарева

Фрагмент урока по структуре и классификации масс из интенсива «Массы, свойства, обжиги»

Привет, друзья!

Тут в дружественном чатике промелькнул новый для меня ГОСТ, в котором зафиксированы цифры норм водопоглощения для разного типа керамики.

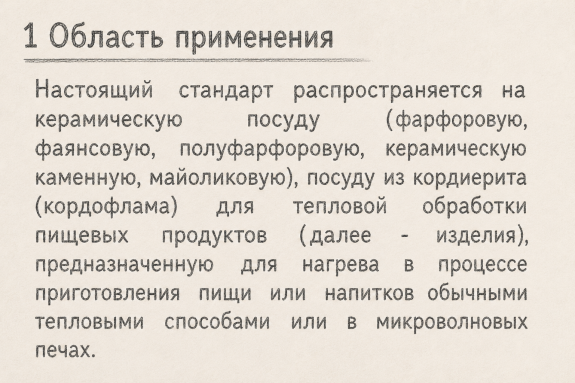

Привожу скрин:

С одной стороны тут, конечно, есть один нюанс: ГОСТ касается посуды, которая подвергается нагреву.

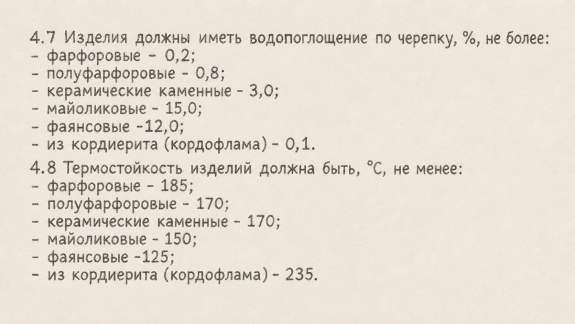

Вот еще одна выдержка из него:

Поговорим о том, чем отличаются массы, как читать их характеристики и как выбрать подходящую для вашей задачи массу.



Все массы делятся условно на низко- средне- и высокотемпературные, информация разнится от источника к источнику, за рубежом принята более "высокая" классификация (низкие массы до 1150, средние до 1280 градусов и высокие уже 1280 и выше), у нас чаще все, что выше 1200 градусов уже записывают в высокие, но важно не это, а то, чтобы возможности вашей печи соответствовали требованиям массы.

Температурная вилка, указанная на массе (например, 1000-1240 градусов) не означает, что можно выбрать любую точку в этом промежутку), для понимания, подойдет нам эта масса или нет, нам важная верхняя точка - именно в ней, как правило, масса приобретает минимальное водопоглощение, максимальную прочность и цвет, заявленный производителем. Редко, но бывает так, что у массы относительно большой (градусов 60-100) промежуток, в котором водопоглощение достаточно низкое, что можно не дожигать до самой верхней точки, поэтому внимательно читайте характеристики производителя.

Чаще все же речь идет о последних градусах двадцати этого интервала, поэтому нет смысла брать высокую массу и обжигать ее на низкие температуры - она не проявит свои свойства, не наберет нужную прочность, будет пористой и хрупкой. Если только, конечно, это не было вашей изначальной задумкой для какой-то художественной работы (потому что для посуды такой вариант категорически не подходит).

2.  Цветом.

Смотреть нужно на описание и на фото пробников, но не на цвет массы в брикете (после обжига цвет массы может сильно измениться, существуют даже массы черные в сыром виде, но белые после обжига). На сайтах обычно представлены фото после разных температур обжига. Например, черные массы достигнут своей максимальной насыщенности именно на предельной температуре обжига, а недожженные будут выглядеть серыми.
