Обманка для ZTE MF90 / MF90+ / MF90M (коротко)
Ответственно приветствую!
Относительно недавно у меня на канале вышло видео про ZTE MF90+, в котором я частично затронул вопрос работы с неродным аккумулятором.

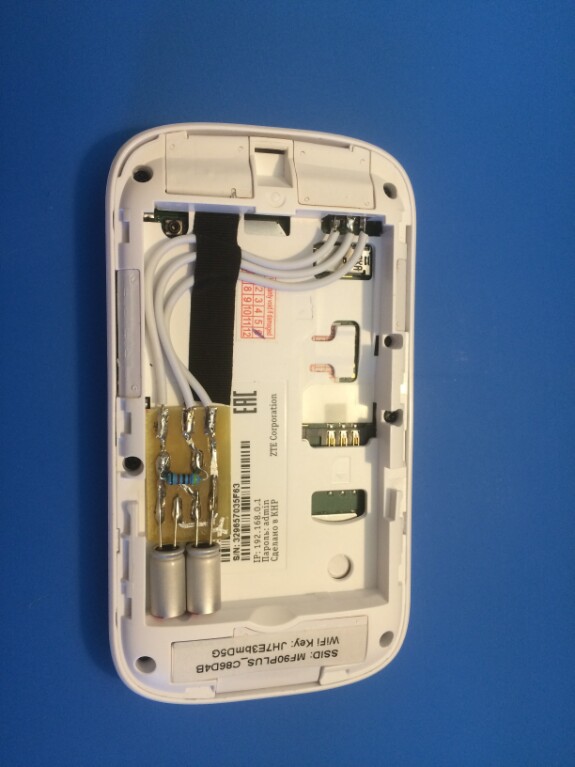

В этом посте я не только покажу, что у меня получилось, но и расскажу о том, что и как я сделал. Итак, вот сама обманка.
Часть компонентов я заказывал на АлиЭкспрессе, а часть - в местных магазинах.
Что заказано с АлиЭкспресса:
- фольгированный с одной стороны текстолит - http://alii.pub/6cypet
- резисторы на 47 кОм - http://alii.pub/6cypfl
- твердотельные конденсаторы на 6,3В 1000 uF размером 6х11мм - http://alii.pub/6cypgr
Такую мелочь, как флюс, припой, очиститель и т.п. в расчет брать не будем.
Буду честен - ссылки партнерские, но они ведут именно на тех продавцов, у которых покупал я, т.е. ссылки не "левые".
Я впаял 2 конденсатора по 1000 uF. На 4PDA пишут, что 1000 хватает, но я решил перестраховаться. Это как раз тот случай, когда "чем больше - тем лучше".
Примерно вот так выглядит уже протравленная плата с уже облуженными дорожками. Обратите внимание, что "плюс" я пометил.
Сама схема такова:
- крайние 2 контакта замыкаем через конденсатор (не перепутайте полярность)
- средний и минусовой контакты замыкаются через 47-килоомный резистор.
Разница только в том, что на плате посадочные места под 2 конденсатора, они будут в параллели.

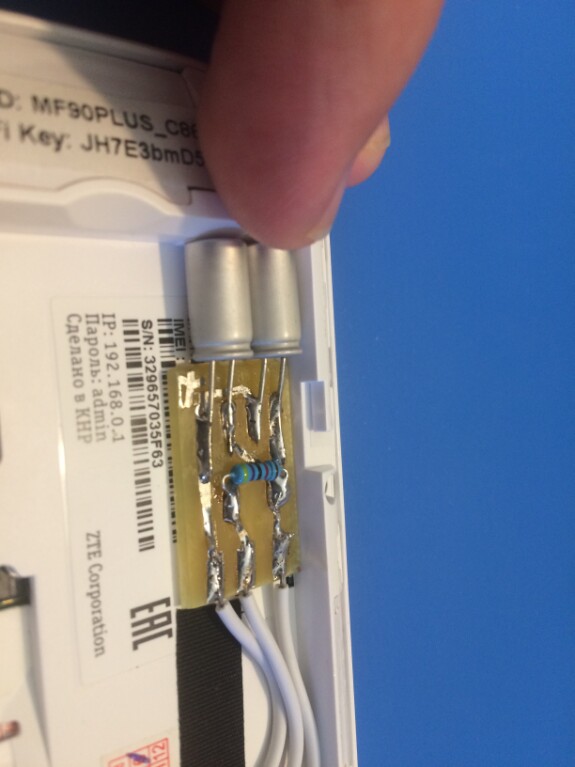

Также обратите внимание, что в районе знака "плюс" присутствует ляп какой-то дряни. Эта "дрянь" - прозрачный изолирующий лак. Согласитесь, при таком расположении конденсаторов есть риск, что одна из "ног" конденсатора коротнет собой плюс на минус и в лучшем случае модем уйдет в защиту.
Конденсаторы специально распаяны таким образом, чтобы не "ложиться поверх текстолита". Дело в том, что толщина аккумулятора - 7мм, толщина конденсаторов - 6мм, а текстолита - 1,5мм. Т.е. если конденсатор "ляжет" на текстолит, то их общая толщина будет на 0,5мм больше толщины аккумулятора и задняя крышка тупо не закроется. Вопрос эстетики, но меня это не устраивает. По тем же причинам конденсаторы припаяны "поверхностно", а не "насквозь".
Однако, есть и "побочный эффект" - индикатор аккумулятора постоянно будет моргать красным. Но это уже "фиг с ним, лишь бы работало". И таки-работает!
Возможно, в будущем запишу более подробный гайд.
