Вторая часть факультатива по батику из курса "Цвет и композиция".

Классический холодный батик с латексным резервом и парозакрепляеми красками. Акрилами я не работаю, но правила росписи ими по шелку примерно такие же.

Кроме стандартных предупреждений - что контурные линии рисунка надо замыкать - отмечу еще пару важных моментов:

1) При рисовании работы старайтесь фрагментировать фон.

Разбейте фон на посильные участки. Ровно закрасить цельный открытый фон, если в работе присутствует рисунок с замысловатым сложным контуром - очень трудно. Пока вы обойдете все заливы и проливы, фьорды, острова и полуострова, основной фон высохнет, и получатся некрасивые затеки и пролысины. Батикисты часто прячут места неудачных стыков под эффектами соли или мочевины, это, конечно, выход. Но лично я не люблю эти эффекты и не использую их. В случае, если захотите использовать эффект, помните, что мочевина и соль работают только на влажной поверхности.

2) Не пытайтесь исправить затеки и кляксы на уже высохшем участке!

Это можно сделать только, если участок небольшой и ограничен резервной линией - просто перекрасить участок заново.

Если участок большой, уже высох, и вы пытаетесь размыть затек или что-то подкрасить - то вместо исправления получите катастрофу. Краски для батика - не акварель, а шелк - не бумага, исправлений они не принимают.

Есть три варианта что-то изменить в положительную сторону:

- заново перекрасить весь участок (но см. пункт 3)

- локализовать проблему (дорисовать что-то резервом на месте пятна - еще один листочек, лепесток, любой объект, и расскрасить его)

- или так и оставить, запарить, а потом поверх пятна нарисовать контурной краской-металликом декоративные элементы, которые закамуфлируют неприятность.

Запомните - что-то подправить можно только когда шелк еще мокрый от краски. Если он высох - не лезьте туда кисточкой, если не хотите еще больших проблем:))

Я, признаться, часто использую две, а то и три запарки - поднимаю работе насыщенность и контраст, и заодно исправляю разные огрехи. Да, это больше мороки и времени, но красивая аккуратная работа и стоит дороже.

3) Два и более слоя покраски чреваты каймой вдоль резервной линии после запарки. Избыток краски скапливается у контура, иногда это выглядит эффектно, но чаще портит работу.

Если это два слоя сильно разведенной краски - то, скорее всего, ничего страшного не произойдет. Но если это два слоя насыщенной краски - то может появиться некрасивый траурный контур. Помните об этом, перекрашивая какие-то детали, особенно фон.

Мне часто говорят: "Ваши работы такие яркие и четкие, не похожи на обычные батики". Почему? А вот потому - две-три запарки, высокий контраст, высокая цветовая насыщенность. Лессировки - слои прозрачной краски, наложенные друг на друга - придают глубину, а красивые лессировки в холодном батике  без промежуточных запарок не сделать.

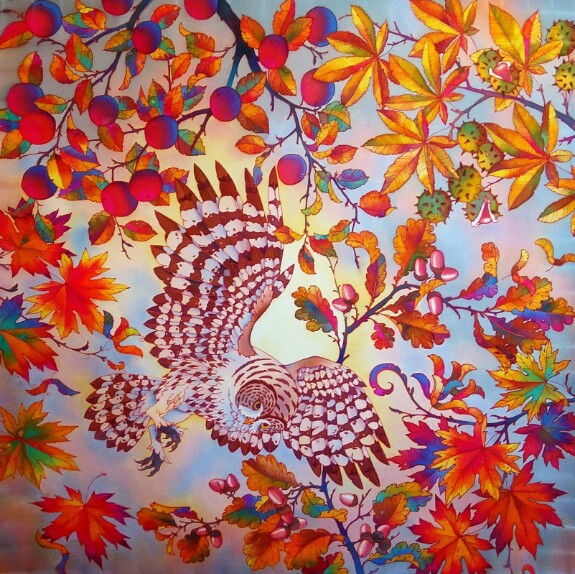

Вот такая получилась работа. Не запаренная еще - а это значит, не яркая (после парозакрепления парозакрепляемые краски становятся ярче) и не стиранная, поэтому видны линии от карандаша. При стирке они сойдут.

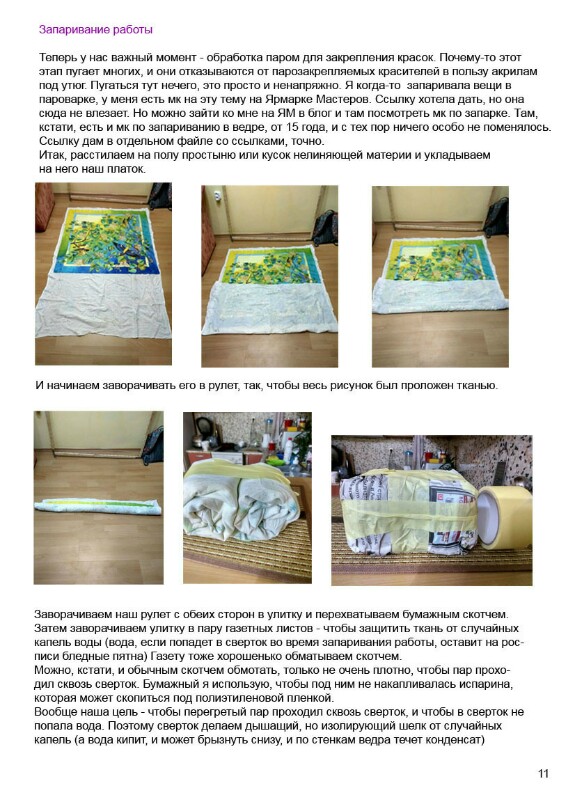

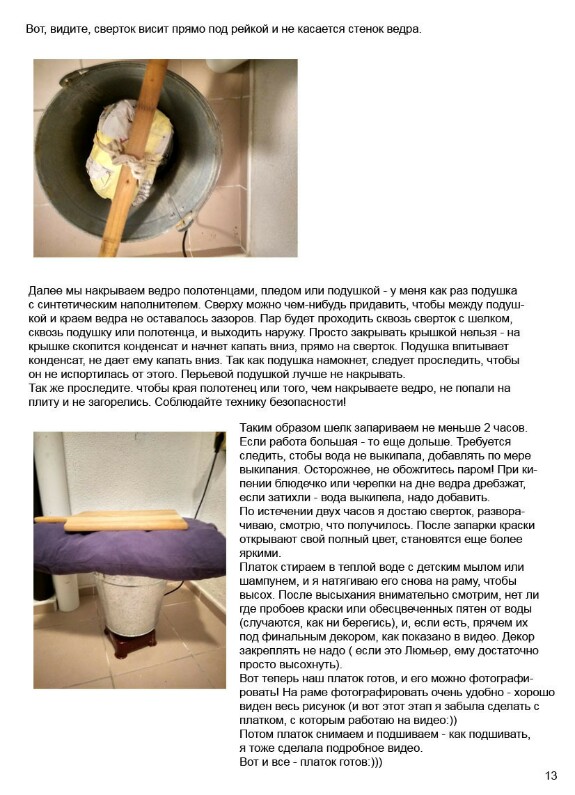

Как правильно запарить работу?Это пдф-страницы из брошюрки мини-курса про холодный батик. Ниже я закачала файлы - их можно скачать и распечатать.

После запарки работу надо постирать, и заодно проверить, все ли хорошо закрепилось? Далее я натягиваю мокрую работу обратно на раму, и так она высыхает - ровно и гладко, без заломов. Мокрая работа быстро и легко натягивается на раму с крюками, а вот если у вас нет такой рамы, то лучше влажную, отжатую в полотенце работу просто прогладить. Утюг на позиции лен\хлопок, шелк не боится высоких температур.

В итоге работу надо подшить. Я это делаю так:
