🏠 Проект каркасного дома 8×12 м для постоянного проживания
Размеры: 8х12 м
Площадь: 91 м2
Раздел проекта: АР+план свайного поля
Срок проектирования: 1 день (после согласования планировки)
Скачать полный проект можно по подписке на моей странице в Boosty.

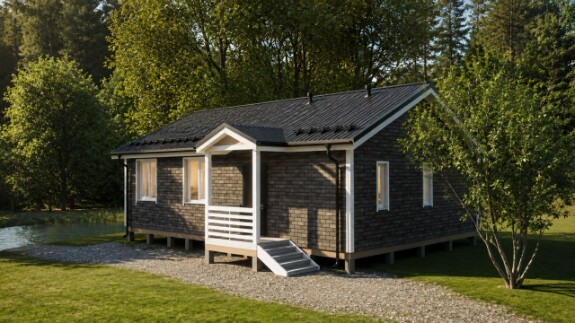

Компактный одноэтажный дом площадью около 91 м², рассчитанный на комфортное постоянное проживание.
В доме предусмотрены:
— кухня-гостиная — 35,82 м²
— 3 отдельные спальни — 11,10 м², 11,10 м² и 12,35 м²
— санузел — 7,59 м²
— котельная — 5,86 м²
— прихожая — 3,78 м²
— крыльцо — 3,60 м²
Альбом архитектурных решений включает в себя:

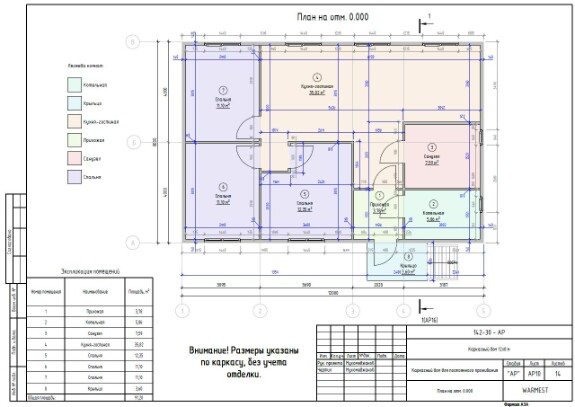

• планы помещений с размерами;

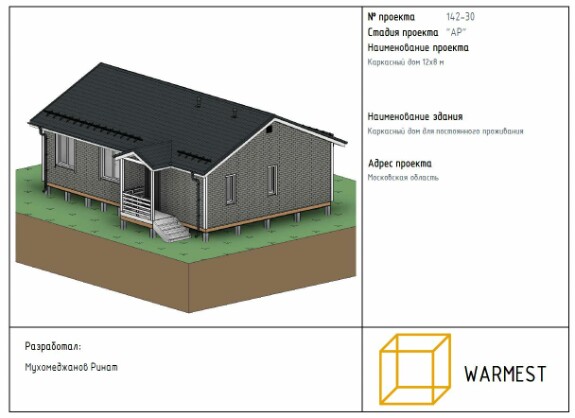

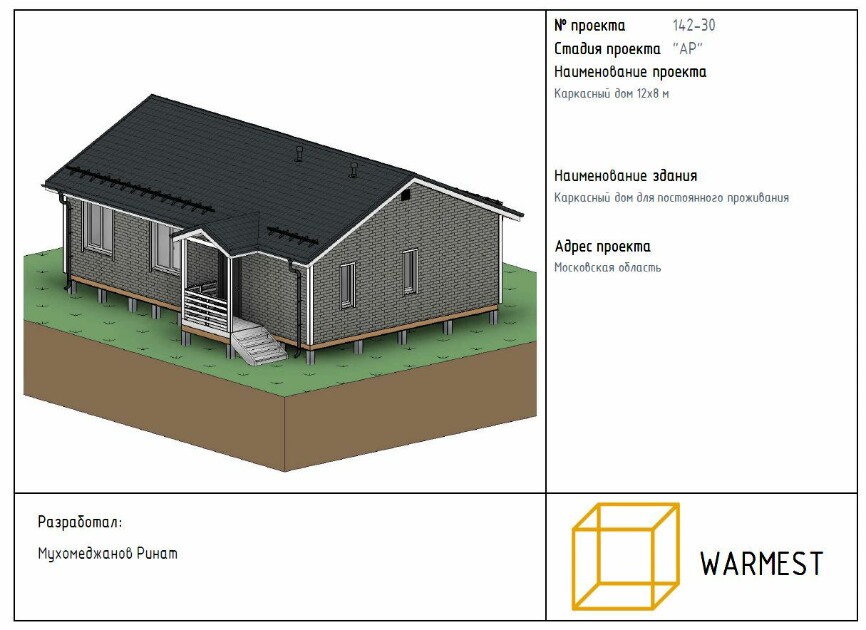

• внешний вид дома;
• спецификацию материалов;

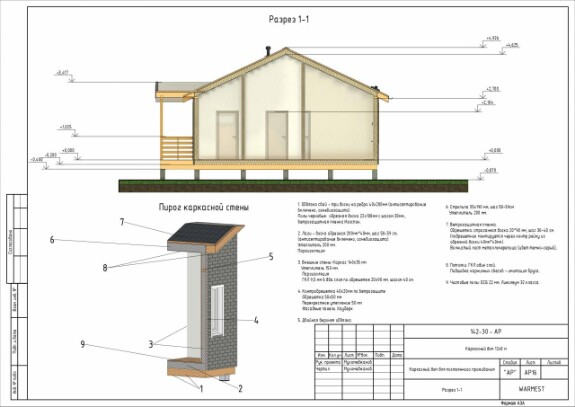

• разрез здания;
• конструкцию каркасной стены;
• состав основных слоёв ограждающих конструкций;
• кровельные и фасадные решения;
• отметки и основные высоты;

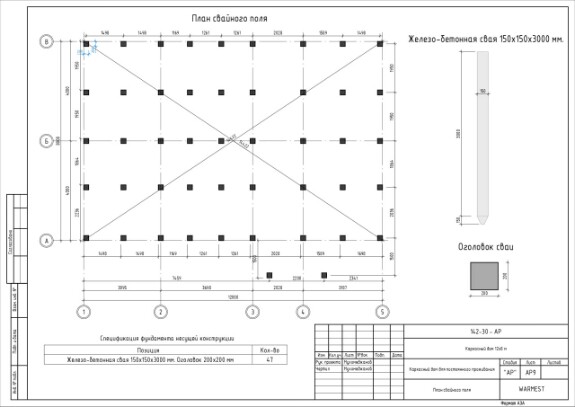

По просьбе заказчика отдельно разработан план свайного поля с привязкой свай к осям здания. В проекте предусмотрено 47 железобетонных свай 150×150×3000 мм с оголовками 200×200 мм.
Я не люблю включать в АР план фундамента, т.к. на этапе разработки конструктива могут быть корректировки. Это надо оговаривать предварительно.
