Max Flow Rate в 3D-печати: зачем нужен тест максимального потока и как он влияет на скорость
В одной из прошлых статей мы говорили про температурную башню - базовый тест для подбора температуры пластика. Но после неё быстро возникает следующий вопрос: а насколько быстро этот пластик вообще можно печатать?
Я как раз дошёл до этого на своём Voron 2.4. Хотэнд хороший, принтер быстрый, в слайсере можно поставить красивые 250–300 мм/с, но это ещё не значит, что пластик реально успеет расплавиться и выйти через сопло в нужном количестве.
Тут и появляется Max Volumetric Speed, он же Max Flow Rate. В русской локализации слайсеров его часто называют максимальной объёмной скоростью или максимальным объёмным потоком.
Если коротко: это показатель того, сколько пластика принтер способен стабильно расплавить и выдавить через сопло за одну секунду.
Именно этот параметр часто объясняет две противоположные ситуации.
На практике этот параметр обычно всплывает в двух случаях.
Первый - вы выставили большие скорости, а печать почти не ускорилась. Например, на стенки и заполнение поставлены 250–300 мм/с, но слайсер всё равно режет скорость, потому что упирается в лимит по объёмному потоку.
Второй - лимит в профиле стоит слишком смело. Тогда принтер пытается выдавить больше пластика, чем реально успевает расплавить и протолкнуть. В итоге появляются пропуски, рваные стенки, недоэкструзия и та самая странная “сухая” шероховатая поверхность.
Что такое Max Volumetric Speed
Тут проще всего считать на примере.
Допустим, печатаем линию шириной 0.45 мм, слой 0.2 мм, скорость 200 мм/с.
Получаем:
0.45 х 0.2 х 200 = 18 мм³/с
То есть хотэнд в этот момент должен стабильно расплавить и выдавить примерно 18 кубических миллиметров пластика в секунду. Это и есть тот самый объёмный поток.
Поэтому скорость в миллиметрах в секунду сама по себе мало что говорит. 200 мм/с на тонком слое и 200 мм/с на толстом слое - это разная нагрузка на хотэнд.
Зачем нужен этот тест
Тут важно: мы проверяем не хотэнд отдельно, а всю систему целиком.
Можно поставить хороший хотэнд, но упереться в обычное сопло, конкретный пластик, слишком низкую температуру или вообще в тугую подачу с катушки. На обычной печати это может почти не проявляться, а на высоком потоке сразу вылезут пропуски.
Поэтому Max Flow Rate test показывает не паспортные возможности хотэнда, а реальный предел вашей текущей сборки и конкретной катушки пластика.
Если значение завышено, слайсер думает, что принтер способен выдавить больше пластика, чем он реально может. На печати это обычно видно как пропуски, щели в стенках, слабое заполнение, шероховатая поверхность или плохая межслойная адгезия.
Иногда всё начинается без драмы: просто меняется блеск, появляется лёгкая рябь. Но если поток поднять ещё выше, это быстро превращается в явную недоэкструзию.
Если Max Volumetric Speed занижен, ничего страшного не произойдёт. Слайсер просто будет трусить и срезать скорость.
Вы можете поставить 250–300 мм/с на стенки и заполнение, увеличить ширину линий заполнения, но модель всё равно будет печататься медленнее, чем могла бы. Зато без лишнего риска недоэкструзии.
То есть низкое значение - это не поломка, а скорее ограничитель. Безопасно, но можно не использовать весь потенциал принтера.
Где настраивается Max Volumetric Speed
В Orca Slicer этот параметр находится в настройках филамента:
Filament Settings → Advanced → Max volumetric speed
В других слайсерах название может отличаться, но смысл тот же. Важно, что это параметр именно филамента и конкретных условий печати, а не просто принтера. Один PLA может спокойно печататься на высоком потоке, другой начнёт давать пропуски гораздо раньше.
Как напечатать Max Flow Rate test
В Orca Slicer есть встроенный тест:
Calibration → Max Volumetric Speed
Обычно указываются три значения:
Start volumetric speed
End volumetric speed
Step
End volumetric speed
Step
Например:
Start: 10 мм³/с
End: 35 мм³/с
Step: 0.5
End: 35 мм³/с
Step: 0.5

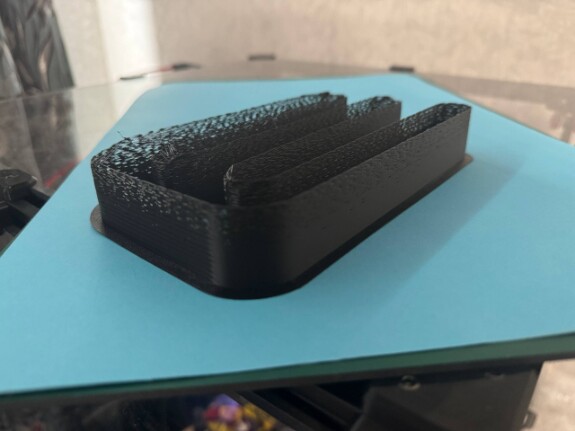

Модель печатается так, что с высотой постепенно растёт требуемый объёмный поток. После печати нужно найти место, где качество начало ухудшаться.
Как читать результат
Смотрим не на последнюю высоту, где “ещё кое-как напечаталось”, а на место, где появились первые явные проблемы:
пропуски, щели, рваные линии, сухая шероховатая поверхность, щелчки экструдера, резкое ухудшение стенки.
Лёгкое изменение блеска само по себе не всегда означает предел. А вот пропуски и рваная поверхность - уже явный сигнал, что поток слишком высокий.
Например, если тест был настроен так:
Start: 10 мм³/с
Step: 0.5 мм³/с
Step: 0.5 мм³/с
и проблемы начались примерно на уровне 24 мм высоты, то поток в этот момент:
10 + 24 × 0.5 = 22 мм³/с
В профиль лучше ставить не 22, а с запасом - например 19 - 20 мм³/с. Обычно разумно закладывать примерно 10–15% ниже места, где начались явные проблемы.
Почему температура влияет на Max Flow Rate
Чем быстрее мы печатаем, тем меньше времени пластик проводит в зоне нагрева хотэнда. На обычной скорости PLA может отлично печататься при 205–210°C, но на высоком потоке ему может уже не хватать температуры.
Поэтому для скоростной печати температуру часто немного поднимают. Например, PLA можно проверить не только на 210°C, но и на 220°C.
Но высокая температура - это не бесплатный бонус. Она может увеличить доступный поток и улучшить межслойную адгезию, но при этом добавить сопли, ухудшить мосты, нависания и мелкие детали.
Остальные настройки - Flow Rate, Pressure Advance, ретракты и обдув - тоже важны, но это уже темы для отдельных статей.
Что может снижать максимальный поток
Ограничение может быть не только в хотэнде. Чаще всего влияют:
температура, сопло, филамент, путь подачи пластика, экструдер, частично забитое сопло, влажный или старый пластик.
Слишком низкая температура не даёт пластику нормально прогреваться. Обычное сопло может ограничивать поток даже с хорошим хотэндом. Разные пластики и даже разные цвета одного материала могут вести себя по-разному.
Отдельно стоит проверить путь подачи филамента. Если катушка тяжело разматывается, PTFE-трубка слишком узкая или есть резкие изгибы, экструдеру приходится тянуть пластик с лишним сопротивлением.
Как увеличить Max Flow Rate
Самый простой способ - немного поднять температуру и повторить тест. Но после этого стоит проверить, не появились ли сопли, проблемы с мостами или перегревом мелких деталей.
Ещё можно улучшить путь подачи: убрать резкие изгибы, проверить держатель катушки, заменить слишком узкую PTFE-трубку, убедиться, что филамент идёт к экструдеру легко.
Если ограничение именно в плавлении, может помочь high-flow сопло, например CHT-подобное. Иногда хороший прирост даёт и high-speed филамент, но его всё равно лучше проверять тестом.
А если у меня Bambu Lab?
Да, даже если у вас Bambu.
У меня самого сейчас история была с Voron, но логика тут та же. Готовые принтеры и хорошие профили сильно упрощают жизнь, но они не отменяют физику.
Как только появляется неоригинальный пластик, другая катушка, другое сопло, AMS или желание печатать быстрее стандартного профиля, реальный предел может отличаться.
Поэтому Max Flow Rate test имеет смысл не только на самосборе. Если на длинных быстрых линиях появляются пропуски или заполнение выглядит рваным, стоит проверить поток, а не сразу грешить на принтер.
Мой пример
У меня это хорошо проявилось на Voron 2.4 с Phaetus Dragon HF.
Сначала результат был довольно обидный: пропуски начинались примерно на 16–17 мм³/с. Для такого хотэнда я ожидал большего, поэтому первым делом подумал на температуру или сам пластик.
Но повышение температуры почти ничего не изменило. После этого я начал смотреть не на хотэнд, а на путь подачи филамента.

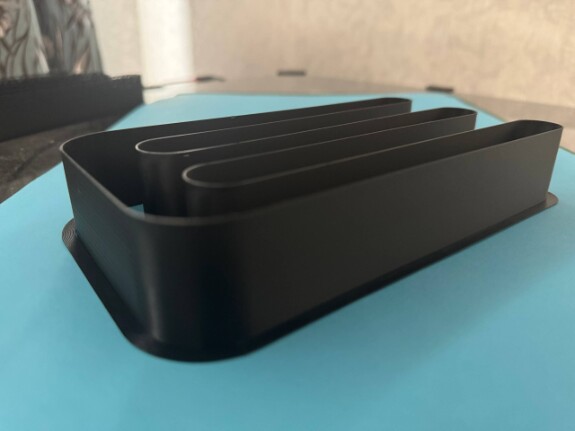

В итоге проблема оказалась в PTFE-трубке: она создавала заметное сопротивление. После замены результат резко вырос - на 26 мм³/с уже была только лёгкая рябь, но без явных пропусков.
Вот за это мне и понравился тест. Он не просто показывает “можно печатать быстрее или нет”, а помогает найти слабое место: температуру, сопло, экструдер, филамент, PTFE-трубку, катушку или весь путь подачи.
Итог
Для меня Max Flow Rate test оказался не просто очередной калибровкой ради калибровки.
Если на скорости полезли пропуски, рваное заполнение или странная шероховатая поверхность, не стоит сразу грешить на хотэнд. Иногда проблема в температуре, иногда в пластике, а иногда - как у меня - вообще в PTFE-трубке и пути подачи.
Температурная башня показывает, при какой температуре пластик печатается красиво. Max Flow Rate test показывает, насколько быстро этот пластик можно печатать без потери стабильности.
Если переходите на быстрые профили, меняете филамент, сопло или просто хотите понять, почему слайсер режет скорость - тест точно полезный.
