Итак, сегодня мы в заметках нашей пекарни поговорим про Блоки питания.

Компьютер не включается. Компьютер включается через раз. Компьютер включается, работает, но иногда сам глохнет. Знакомо?
И вот что я скажу - первым в звене проверок является блок питания.

Да, да, на него многие не обращают внимания - ну есть и есть, чему там ломаться? На самом деле - там очень много чему ломаться.


Вот так выглядит тестовый стенд с неисправным блоком питания. Просадка по линии 3.3v - составляет 11%, и он выдаёт 2.972v, что критически мало для запуска материнки. 3.3в - это линия питания чипсета - то есть материнки - и когда её не хватает - симптомы могут быть самые разные.

Я опишу основные.
1. Компьютер не реагирует на кнопку питания.
2. Компьютер включается через раз. Или на мгновение кулеры прокручиваются и тут же останавливаются.
3. Компьютер выключается сам, под нагрузкой. Изображение на секунду зависает, звенит, а потом кулеры начинают шуметь страшно и он залип намертво.
И другие похожие симптомы.

Есть ещё другой вариант, который тоже имеет похожие симптомы - это короткое замыкание - срабатывание защиты на ток утечки в системном блоке.

Обычно напряжения можно увидеть в BIOS - мой случай был ещё страшнее - часы начали стремительно бежать вперёд. Вот тут на видео - неисправность.


Причина в том, что часы на материнке - работают от кварцевого резонатора. Это устройство - и есть генератор тактов - делающий при подаче тока резонансные колебания - то есть ток возвращается, но с равными интервалами. Это кварцевый резонанс. Именно на этом устройстве - маленьком кусочке кварца, на который подают ток - построены все электронные часы в мире. За редчайшим исключением.
 В нашем случае кварцевый резонатор получал ток неправильной частоты, поэтому часы в BIOS бежали как угорелые.

Это тоже означает, что линия питания 3.3в неисправна.

В БП есть много силовой электрики - диоды, транзисторы, мощные конденсаторы - и всё это может выходить из строя - поэтому - при поломке пк - в первую очередь нужно думать на того, на кого никогда бы не подумал.

Не на память. Не на процессор. Не на материнку. Не на жёсткие диски. А на блок питания.

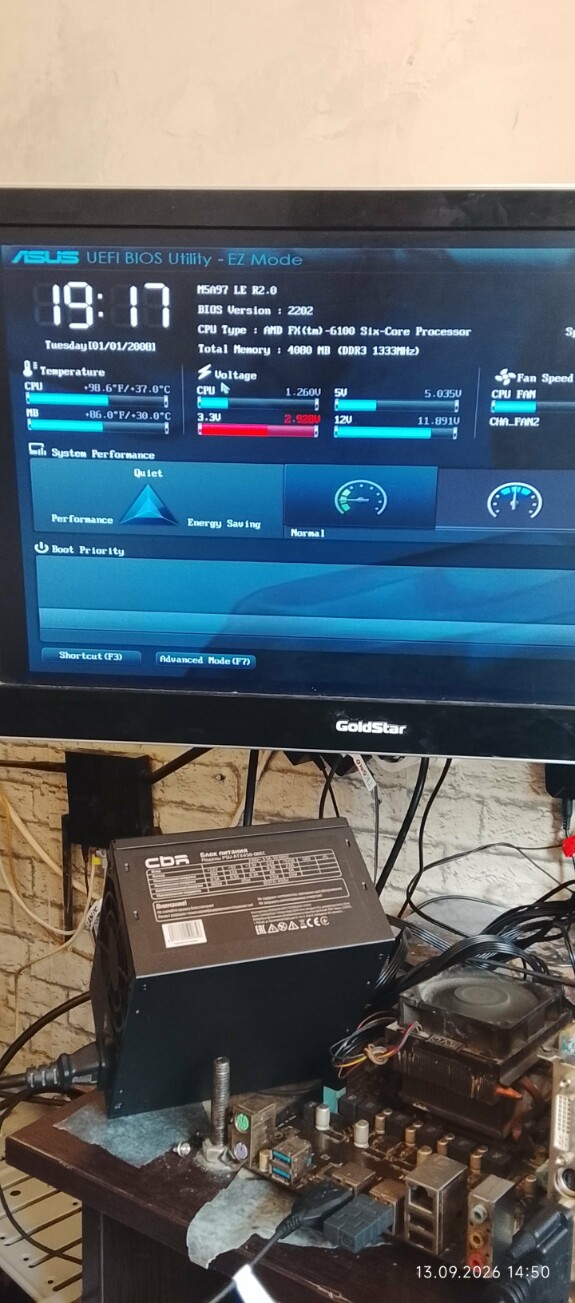

Тестер выглядит вот так. Он позволяет тестировать БП, но для того, чтобы протестить его лично, вручную - можно использовать мультиметр, или если вошли в биос - в биосе должно показываться напряжение. Вот так:


На фото - та же самая материнка, подключенная с бэушным, но нормальным БП, не сломанным.

И всё же, использование мультиметра для такого - нежелательно, разве что это будет очень хороший мультиметр. Дело в том, что для мультиметров подешевле +- 0.5в - это погрешность вполне допустимая. Они создавались, чтобы мерять напряжение в десятки и сотни вольт, поэтому точность может быть небольшой.


Если вообще материнка не заводится, и мультиметра нет, или он дешман за 300р с алиэкспресса - то лучше всего обзавестись двумя диагностическими инструментами. Оба примерно по тыще стоят.

Это:
Тестер Блока Питания.
и
POST-карта.

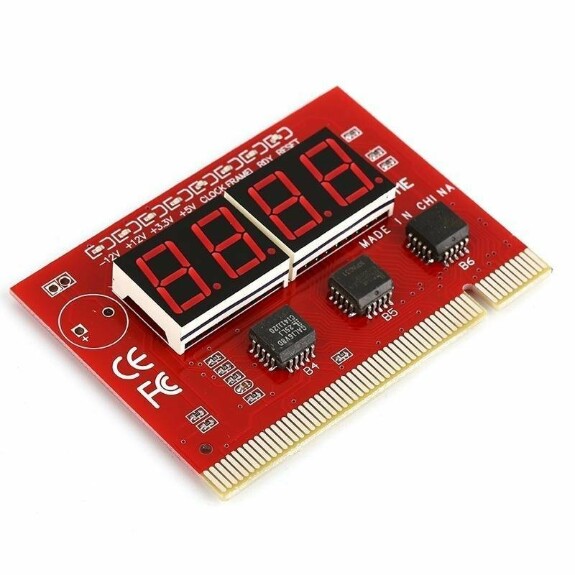

Пост-карта - это вот такая штука, которая считывает результат самодиагностики BIOS и выводит на экранчик код, соответствующий коду ошибки. Эта карта - универсальный инструмент диагностики.

Существует три основных инструмента диагностики компьютера. И третий - и самый доступный из них - это бипер.

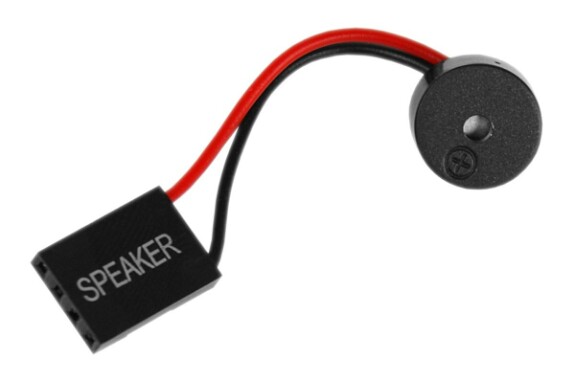

Вот эта штука - это не просто какая-то ненужная хрень на материнке, которую никто не подключает, потому что лень - это ваш первый эшелон в диагностике любых компьютерных проблем.

История бипера довольно занятна, кстати - изначально это был ЕДИНСТВЕННЫЙ звук на пк. То есть не существовало других - и он выводил простенькие бип-бип. Это устройство - исторический, так сказать, компонент - переживший смену множества форматов. И до сих пор все материнки - с контактами бипера.

При праивльном включении он издаёт короткий бип, это значит - POST-самодиагностика прошла успешно. А если нет - он выдаёт вам морзянкой - короткими и длинными сигналами - код ошибки. Ошибка памяти, видеокарты, чипсета, жёсткого диска, и так далее.

Так что не пренебрегайте бипером!!!111. Да, это не диагностическое оборудование - да, успешное прохождение POST может сочетаться с полной неработоспособностью ПК - но это само по себе уже важный симптом в определении точной болезни.

Итак, мы разобрались - если у нас не включается ПК, или выключается, или ещё творит какую-то непонятную дичь - мы в первую очередь смотрим на блок питания.

Да впрочем и в других случаях тоже - сперва нужно проверить блок питания - и то, что он в биосе или на проверочном устройстве показывает хорошие результаты - вовсе не значит, что он исправен. Лучший способ затестить БП - это переставить его в другой пк, или вставить в свой - другой БП, купленный на авито за 500р, или ещё что-то в этом роде.

И НЕ ДУМАЙТЕ, ЧТО ВАШ БП ХОРОШИЙ, ЕСЛИ ОН ДОРОГОЙ11111!!!!ё

Это я к чему - у моего первого настольного пк - был очень дорогой БП - сегодня такой стоит 10-12к, примерно. Тогда он стоил 4 (офисные дешманы можно было по 300р новые купить).

Так вот - эта скотина и ломала мой комп. Он вырубался под нагрузкой - а я, лошара полный, не обращал на блок питания никакого внимания. Ну онж дорогой, онж хороший, онж не показывает нехватку питания в биосе? Не показывает. А значит, он исправен!

Оказалось, что у него тоже просадка по 3.3в под сильной нагрузкой - и появляется она хаотично. Из-за этого я немало нервов потратил. И денег тоже.

Пока не догадался заменить БП.

Короче, народ - БП - это важно. Тестер, показатели в биос, и если комп сам вырубается - то сначала проверьте блок питания.
Если не пренебрегать бипером - то вы сможете точнее определить - из-за чего ваша картошка не запустилась.




Кстати, да, я хочу досказать о корпусах. У меня сейчас есть 5 корпусов дома. И вот что я скажу - корпус из 2003 года мне кажется просто ебать каким прочным. Просто невероятно прочным!!!

А корпуса гинзу, и вообще все современные - делают из фольги. Если верить штангенциркулю - толщина металла одинаковая - но корпус гинзу можно помять просто чуть-чуть не так надавив - а старый корпус - весь усеян рёбрами жёсткости, металла в нём из-за этого вдвое больше - и он ЧУДОВИЩНО прочный. То есть натурально чудовищно прочен - его можно поднять за любое отверстие в задней крышке - и он не помнётся.
Его можно пнуть, и получишь перелом.

Это и есть инженерия начала 00х. Старая школа.
