Отвлекаюсь, когда есть свободная минута, рукоделием. Пришла в голову идея и за минут пять накидал электросхемку из подручных материалов, попросту оставшихся после ремонта электрики в квартире. То есть из обрезков и остатков.
Рубрика "Диайваи рукожопа".

Итак, у меня есть много разной электрической херни и думал я что-то годное сделать, но поскольку в электричестве я разбираюсь хуёво, то пошерстил интернет - и к моему удивлению не обнаружил внятных способов себя занять. То есть вот загуглил "самоделки с LED лентой" - и 100% самоделок - это светильники, то есть способы использования ленты, самоделкой не являющиеся, скорее штатным использованием - как в мебель прикрутить, как накрутить их на какую-нибудь хуюмболу и заставить её светиться и так далее.

Либо невероятная хуета, которую надо к доктору показать, вы знаете какому, либо вообще самоделкой является условно, либо это требует целой, ебать её в сраку, мастерской, при наличии которой смысла что-то делать самоделкой вообще нет.

Окей, подумал я и запилил тогда свою хуйню, которой мне в интернетах не встретилось. Не понимаю, почему у всех, кто с видом гуру рассказывает МИЛЛИОНАМ СУКА подписчиков как прикрутить светодиодную ленточку к старому CD-диску, нет подобной схемы.

Итак, что нам понадобилось:

1. Светодиодная лента. Любой кусочек, хоть 30см, хоть 3м - стоимость бухты 300р\5м. 4.8вт\м, 60 диодов\м.

2. Промежуточное реле TDM РЭК78/4 3А 220В AС, стоимость 200р.

3. Аккумулятор от шуруповёрта.

.

Прежде всего поясню ход мысли - светодиодная лента питается электричеством 12v постоянного тока. То есть - любой источник такого тока - специализированный блок питания, БП от компьютера, батарейка на 12в или аккумулятор от камаза - одинаково хорошо подходят для питания светодиодной ленты. Постойте-ка, аккумулятор? Да, да, аккумулятор. Существует много двенадцативольтовых аккумуляторов - это аккумуляторы инструмента - где-то 1-5А*ч, аккумуляторы ИБП - 5-10Ач, вот такие. Они лучше всего подходят для нашей самоделки, хотя потребует ещё докупить зарядное устройство - 600-900р - вроде обычного зарядника, только с крокодилами и 12В.

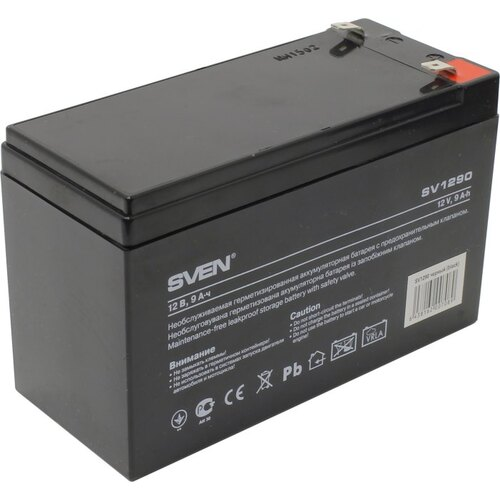

(Размеры аккумулятора на фото - в высоту 10см, в длинну - 15см, 1.2кг священных электронов)

 Аккумуляторы для мотоциклов и автомобилей - имеют от 10 до 100А.ч и аккумуляторы грузовиков - имеют более 100А.ч. ёмкости. Если есть гараж и машина, то наверняка найдётся старый аккумулятор, и сетевое зарядное устройство для него.
.
 5м ленты хватит чтобы освещать всю квартиру, для наших целей хватит и 1м ленты. АКБ 2А.ч вроде самого маленького для электроинструмента - проработает в такой сети четыре-пять часов, а аккумулятор с фотки выше - протянет сутки непрерывной работы.

Итак, сначала - берём промежуточное реле, наименование указано сверху и подпаиваем в нормально-закрытый контакт - контакты 1-9, проводочки. То есть продеваем и тыкаем в полученную петельку паяльником с припоем на жале, оно само растечётся и покроет контакт и провод, хорошо и неподвижно всё соединив. Можно надеть термоусадку и усадить жалом паяльника, не слишком перегревая контакт.
.
Нормально-закрытый контакт - это когда электричество поступает в реле - контакт разомкнут. Когда электричество пропадает - контакт замыкается. Промежуточное реле - стоит очень дёшево, вот сайт производителя:
https://tdmelectric.ru/collection/katalog-1-20328c/product/rele-rek783-5a-230v-ac-tdm-2
Там же есть расценки и заказ. 124 рубля. 1.5$.

Далее - соединяем полученные контакты - 1 к плюсу батареи, 9 - к вводу на + светодиодной ленты. Реле в качестве выключателя - устанавливается на размыкание плюса.

.
Минус аккумулятора - соединяем с минусом светодиодной ленты напрямую.

Осталось впаять два провода - к питанию реле. Контакты питания реле соединяем с контактами фазы и нуля электрической цепи, отключение которой должно включать освещение.
 Если воткнуть её на выходной контакт автомата освещения - то при срабатывании\отключении автомата, или вводного в квартирном щитке, или вводного в подъезде, или отключении электричества вообще во всём подъезде - аварийное освещение включится.

Результат - система резервного освещения, которая включается, когда пропадает электричество в сети. И работает от аккумулятора.

На видео эта схема в линейном, длинном и соединённом вагами виде, собранная за пять минут. То есть собрана только схема. При конечном монтаже, конечно, лишних проводов не должно быть, а всё устройство - реле, акб и провода - может уместиться в врезную распаячную коробку, или в специально выштробленный под неё шкафчик в стенке, или просто может стоять на полке. Это зависит от размеров АКБ, но не вижу проблем скрыть такую схему внутри стены за отдельной потайной дверцей и раз в год подзаряжать аккумулятор специальным зарядником, или использовать аккум и зарядник от любого электроинструмента. Тогда можно использовать вот такие фрагменты ленты по квартире, чтобы распределить освещение по большей территории без увеличения затрат электроэнергии.

Я раньше, особенно в 90х-00х регулярно сталкивался с тем, что электричество гаснет. Позавчера такое случилось впервые в моём новом доме - впервые за 3 года, секунд десять-пятнадцать света не было. Скорее всего, сработало реле напряжения где-то в трансформаторной будке. Раньше это вообще было чуть ли не ежемесячной традицией, чтобы свет выключался и через некоторое время - минута, десять минут, час - включался снова. Самое неприятное при этом - что нет света, если за окном ночь и под рукой нет фонаря - то тыкайся потом во все углы.
